Обзор и тестирование блока питания 1STPLAYER ACK 650W Bronze

Качественная модель мощностью 650 Вт с сертификатом 80 PLUS Bronze по доступной цене.

Серия блоков питания ACK относится к доступному по цене сегменту. Модель HA-650AA2 мощностью 650 Вт имеет сертификат 80 PLUS Bronze и поддерживает стандарт ATX 3.1, но не оснащается коннектором PCI-E 12+4 пин.

Немодульные кабели с проводами в индивидуальной оплетке и вентилятор диаметром 140 мм. В серию входят модели мощностью 650, 750 и 850 Вт. Различие в кабелях и коннекторах, у старших моделей имеется разъем 12+4 пин и коннекторы EPS и PCI-E на раздельных кабелях.

Технические характеристики

Длина корпуса	145
Сертификаты	80 PLUS Bronze, Cybenetics Bronze, PPLP Bronze
Вентилятор	140 мм hydraulic bearing
Стандарт	АТХ 3.1
Гарантия	5 лет

Упаковка и комплект поставки

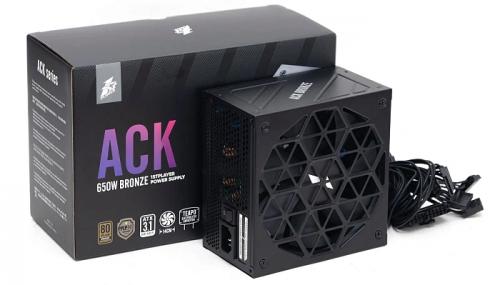

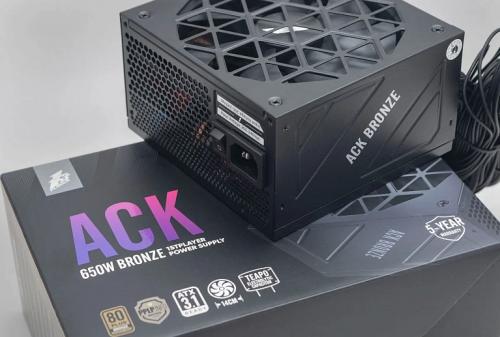

Блок питания поставляется в картонной коробке со всей необходимой информацией о продукте в виде пиктограмм.

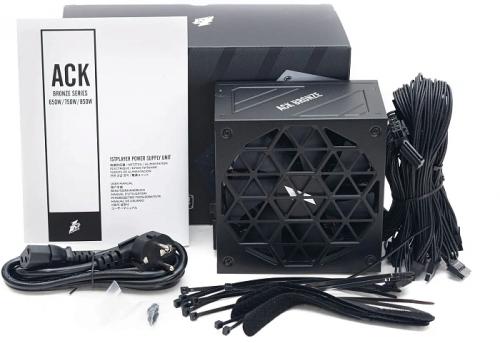

В комплекте имеются пластиковые стяжки и на липучках, винты крепления, сетевой кабель и инструкция пользователя.

Кабели и коннекторы

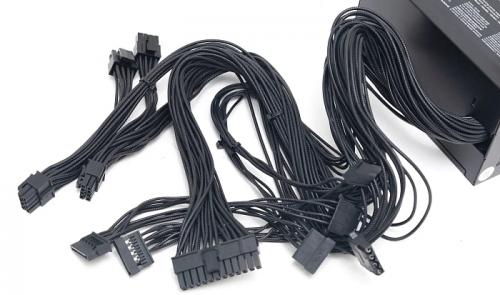

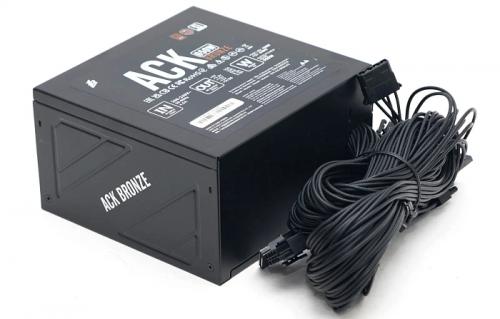

Все кабели несъемные и набраны пучками проводов в индивидуальной оплетке с тиснением под ткань. Пучки собраны на стяжках.

Коннекторы для питания CPU и GPU парные, через разветвитель. Разъема 12+4 пин нет, только в старших моделях этой серии.

• АТХ 24 пин 570 мм
• EPS 4+4 пин 630+120 мм
• PCI-E 6+2 пин 585+120 мм
• Два кабеля SATAх2 с одним Molex 470+150+150 мм

Внешний вид

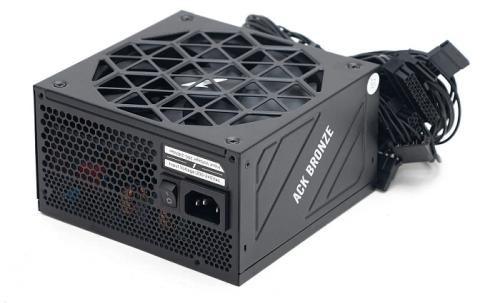

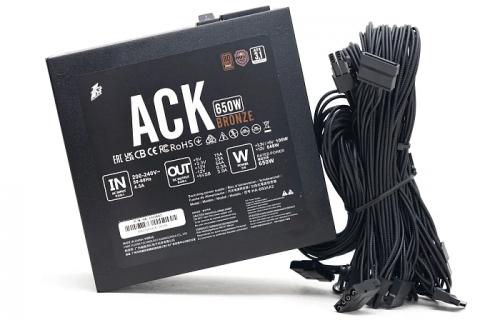

Корпус металлический с покраской черного цвета. По бокам рельефная штамповка и наименование серии.

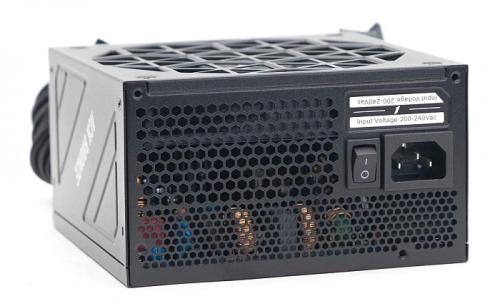

С лицевой стороны перфорация полосами из отверстий разного диаметра. На шильдике указан диапазон входных напряжений 200-240 Вт.

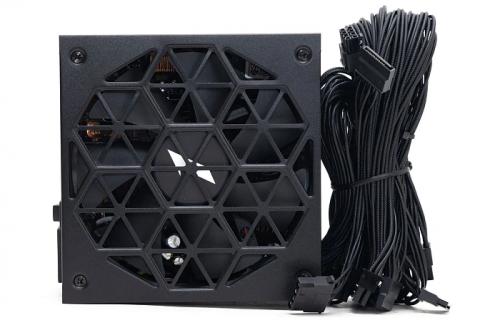

На нижней панели зона вентиляции вписана в круг, отверстия в виде крупных треугольников, собранных в шестигранные узоры.

На верхней панели наклейка с описанием модели и нагрузочных характеристик.

Провода выводятся через отверстие без пластикового кольца, пучок затянут стяжкой и зафиксирован к корпусу через ушко.

Охлаждение

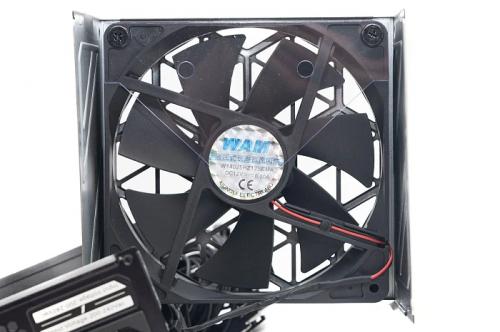

Вентилятор установлен диаметром 140 мм. Модель W14025HZ12SEMA на основе подшипника скольжения с винтовой нарезкой.

На низких оборотах вентилятор тихий, можно даже сказать бесшумный. На высоких оборотах уровень шума выходит за комфортные рамки, но в реальной системе он будет тихим, ставить его в производительные системы навряд ли кто-то будет.

Схемотехника

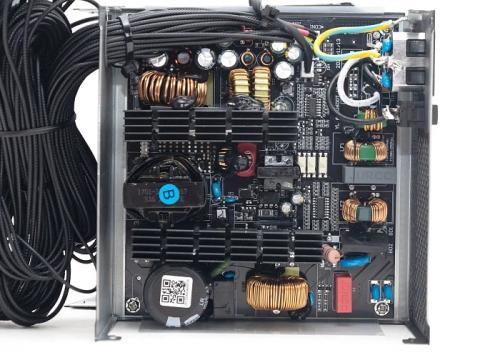

ОЕМ платформа Helly ATX-0600T v1.5 довольно распространённая, встречалась в различных модификациях в блоках Deepcool PF, PHANTEKS AMP BH 750W и в серии DK Premium от 1STPLAYER.

Топология прямоходового преобразователя, синхронный выпрямитель, раздельная стабилизация на магнитных усилителях.

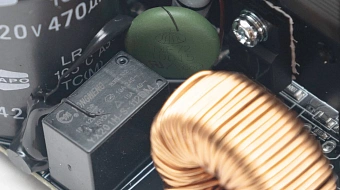

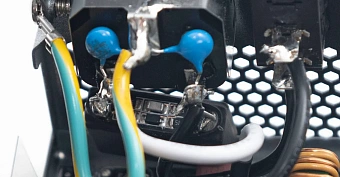

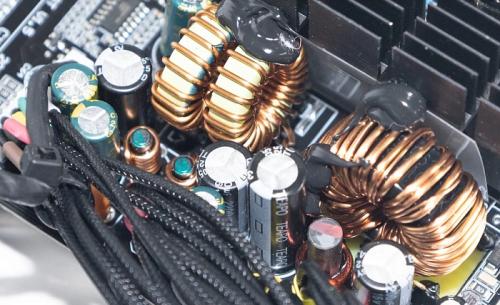

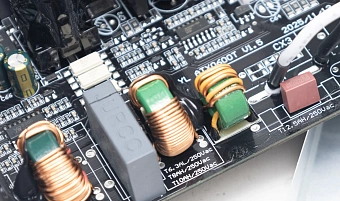

На входе фильтр помех: на входной розетке два Y-конденсатора, один Х-конденсатор, на котором находится схема для разрядки конденсаторов, на основной плате ещё такой же набор конденсаторов и три дросселя. Для защиты установлен предохранитель на 6,3А и термистор MF72 с реле YX201H-S-112DM.

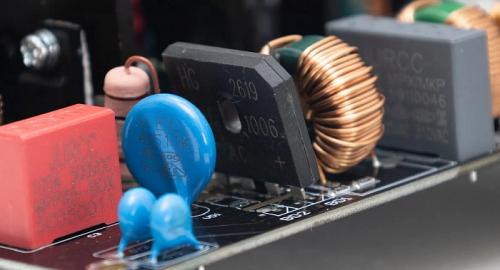

Диодная сборка выпрямителя GBU 1006 (600В, 10А) без собственного радиатора. Имеется посадочное место под вторую сборку.

На первом радиаторе мосфет APFC – CS20N50FF (500В, 20А) и диод WeEn Semiconductors BYC8Х-600P (600В, 8А).

На этом же радиаторе два транзистора преобразователя PTA25N50 (500В, 25А).

Контроллер используется универсальный для APFC и преобразователя, но с незнакомой маркировкой YW 8300.

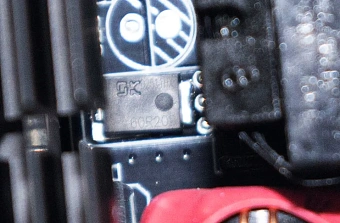

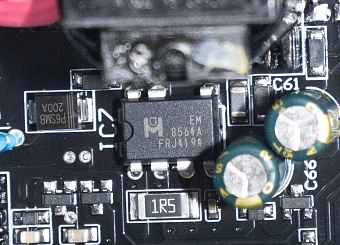

Между радиаторами два трансформатора, меньший для дежурного питания, здесь ШИМ-контроллер EM8564A, транзистор 60R20, и два конденсатора Teapo, больший трансформатор для линии +12В.

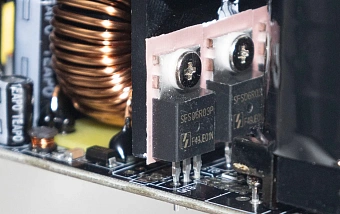

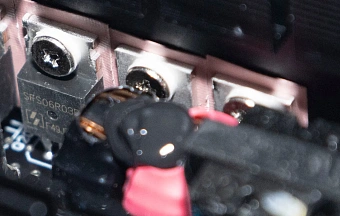

На втором радиаторе три транзистора Oriental Semiconductor SFS06R03P (60В, 160А), формирующих линию +12В, и два диода для второстепенных каналов MBR30H60CT (60В, 30A) и MBR3045CT (45В, 30A).

В фильтрах на выходе электролитические конденсаторы Teapo.

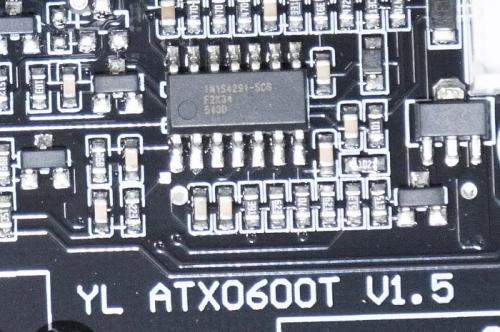

Супервизор используется IN1S4291-SCG.

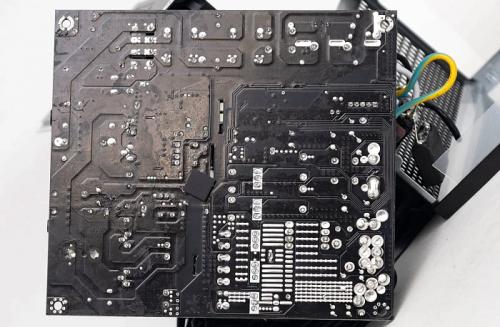

С обратной стороны платы дорожки усилены припоем. Вся поверхность покрыта непрозрачным лаком, поверх которого нанесен припой. Местами это выглядит неаккуратно, разводы и потеки лака, особенно в низковольтной половине платы.

Тестирование

Методика

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

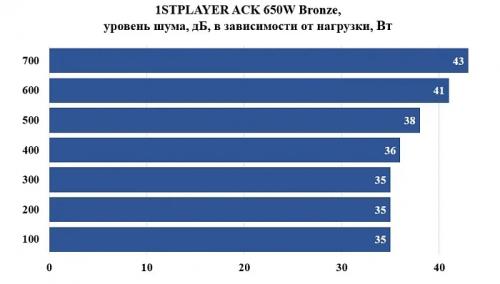

Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.

По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.

Уровень КПД, соответствующий сертификату 80 PLUS Bronze для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 85%, 88% и 85% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Требование сертификата Cybenetics ETA (для сети 230 В) для уровня Bronze – общий КПД от 84 до 87% на всем диапазоне нагрузок.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Результаты

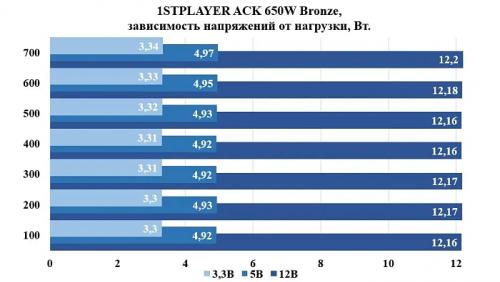

Напряжение по линии +12В изначально завышено более 1%, с увеличением нагрузки напряжение растет почти до 2%.

Линия +5В занижена на 2%, с увеличением нагрузки растет, но не до номинального значения.

Линия +3,3В увеличивается от номинального значения, на максимальной нагрузке прибавка 1%.

Стабильность напряжений очень хорошая, в пределах ±2% по всем линиям.

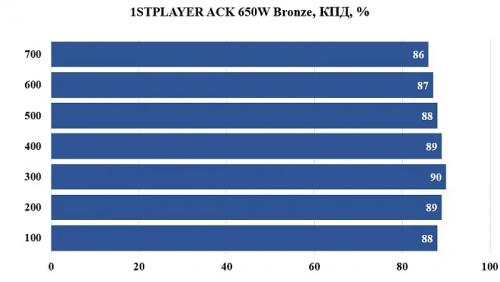

Энергоэффективность блока питания высокая, значительно превышает минимальные значения, предусмотренные стандартом Bronze, скорее соответствует стандарту Silver.

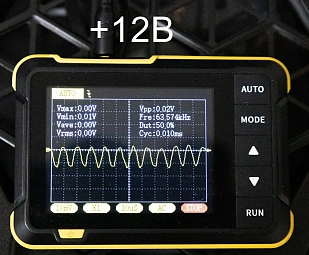

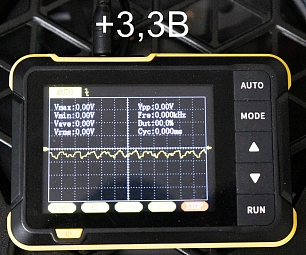

Пульсации низкие, в рамках стандарта, по линии +12В около 20 мВ при максимальной нагрузке на этот канал. По линиям второстепенным пульсации менее 10 мВ.

Конкуренты

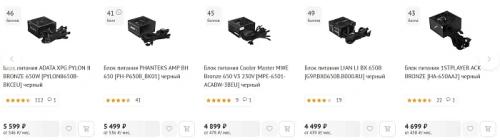

ACK 650W Bronze на момент написания статьи стоил 4 700 рублей. Он вполне может конкурировать с моделями:

Lian Li BX 650 – ОЕМ платформа SANR S-850TZ, высоковольтный конденсатор TK на 470 мкФ;

Cooler Master MWE Bronze 650 – платформа Gospower, конденсатор CapXon на 470 мкФ.

Так и с более дорогостоящими:

ADATA XPG PYLON II BRONZE 750W – ОЕМ платформа CWT, высоковольтный конденсатор CapXon на 560 мкФ;

PHANTEKS AMP BH 650 – платформа Helly ATX0700, конденсатор TK ёмкостью 390 мкФ.

Заключение

Блок питания 1STPLAYER ACK 650W Bronze – отличный недорогой вариант для питания среднепроизводительной сборки. Собран на распространённой и популярной у многих производителей платформе Helly, на комплектующих вполне оправданная и адекватная экономия, не влияющая на качество электрических характеристик. Мы видим стабильные напряжения, высокий КПД и низкие пульсации. Успешно выдерживает нагрузку до 700 Вт по линии +12В.

Внешне блок питания выглядит оригинально, используются модные провода в оплетке. Вентилятор работает относительно тихо на рабочих диапазонах нагрузки.

Не понравился только вид обратной стороны платы, но, видимо, это особенности технологии изготовления, нанесение защитного лака и последующий монтаж элементов. На качество и долговечность влиять не должно.

Плюсы:

• Соотношение цены и качества;
• Внешний вид и дизайн проводов;
• Тихая работа 140 мм вентилятора;
• Стандарт АТХ 3.1;
• Рейтинги Cybenetics Bronze и PPLP Bronze;
• Стабильные напряжения;
• Высокий КПД;
• Низкие пульсации;
• Конденсаторы Teapo;
• 5 лет гарантии.

Особенность:

• Нет коннектора 12V-2×6.

Минусы:

• Два коннектора EPS 8 пин на одном кабеле;
• Внешний вид тыльной стороны платы.
