Обзор и тестирование блока питания Lian Li RS Gold 1000W

Оригинальная концепция блока питания с поворотным модулем и боковым подключением модульного кабеля АТХ.

Компания Lian Li не перестает удивлять нас фантазией своих дизайнеров. В серии блоков питания RS применяется концепция трансформера – пользователь может выбирать, как ему удобнее установить БП в корпусе, в какую сторону вывести разъемы для модульных кабелей, с какой стороны подключить кабель ATX 24-пин и нужен ли ему концентратор USB.

Специфичный блок питания выпускается в двух вариантах мощности – на 1000 и на 1200 Вт, в двух цветовых решениях – белый и черный, а также с USB хабом (модель BH00) и без него (модель B000). Последние варианты стоят немного дешевле.

Технические характеристики

Модель	G9PRS1000GBH
Стандарты	АТХ 3.1, PCI-E Gen 5.1
Энергоэффективность	80 PLUS Gold, Cybenetics Platinum, PPLP Gold
Длина корпуса	150 мм
Вентилятор	135 мм FDB, 1600 об/мин, полупассивный режим
Гарантия	10 лет

Нагрузочные характеристики

AC input	200-240 Vac, 12-8 A, 50-60 Hz
Rated output voltage	+3.3V	+5V	+12V	+5Vsb
Rated output current	20A	20A	83.3A	3A
Rated combined wattage	100W		1000W	15W
Total output wattage	1000W

Упаковка и комплект поставки

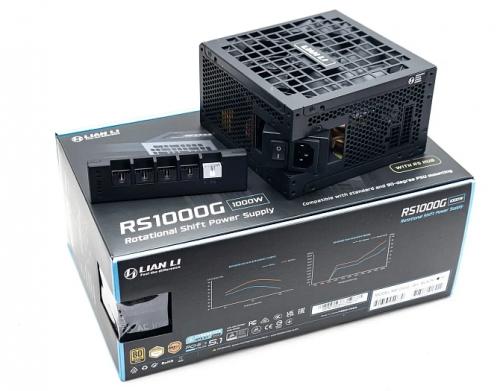

Черная картонная коробка, на лицевой стороне описание сертификатов, наличие поворотной сетевой вилки и RS-хаба, изображение БП в двух положениях. С обратной стороны описание основных особенностей с иллюстрациями, в том числе и на русском языке.

С торцов технические характеристики, описание кабелей и графики КПД и поведения вентилятора.

На одном из углов прозрачная вставка с видом поворотного блока для подключения сетевого кабеля.

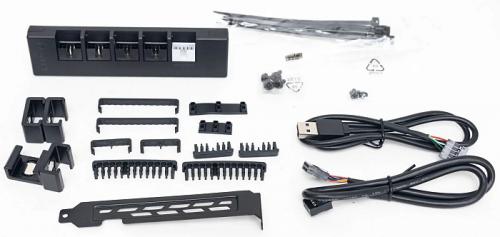

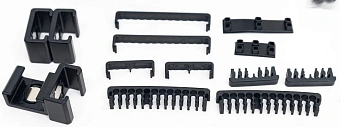

Комплект очень разнообразен. Для укладки проводов имеются специальные холдеры и кабель-каналы на магнитах. Съемный USB-хаб с комплектом кабелей для его подключения, плюс заглушка на слот расширения с вырезом под кабель USB.

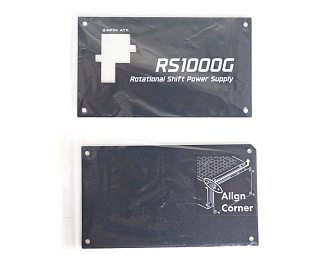

Также в комплекте винты крепления, стяжки и заглушки на вторые разъемы для подключения АТХ кабеля. Плюс две металлические накладки на боковые стороны.

Кабели и коннекторы

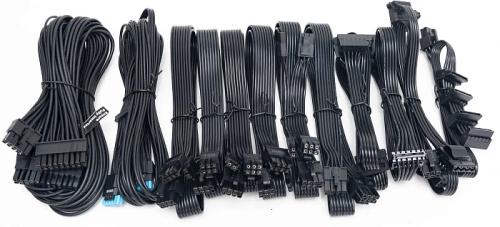

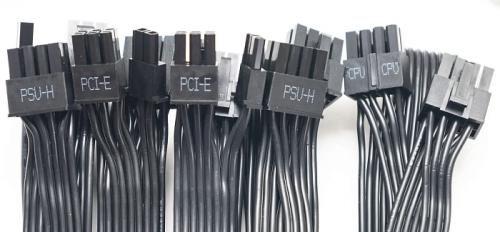

В комплекте двенадцать кабелей. Два из них (АТХ 24-пин и PCI-E 12+4 пин) в виде жгутов из проводов в индивидуальной оплетке с текстурой под ткань. Остальные кабеля в виде плоских широких шлейфов.

Для питания CPU и GPU кабеля без разветвителей, на каждом по одному коннектору, калибр проводов – 18AWG.

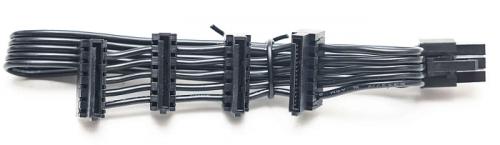

Имеется кабель SATA с четырьмя близко посаженными коннекторами для подключения накопителей в одной корзине.

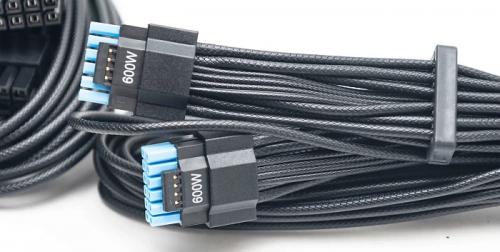

Коннекторы на кабеле 12V-2×6 с голубой вставкой для контроля глубины их подключения. Маркировка – 600W.

• ATX кабель 20+4 пин для питания системной платы – 62 см
• Два кабеля питания CPU, 8-пин и 4+4-пин – 70 см
• Кабель с коннектором 12V-12х6 на 600 Вт – 65 см
• Четыре кабеля PCI-E, 6+2 пин – 65 см
• Два кабеля на четыре коннектора SATA – 40+15+15+15 см
• Кабель SATA на четыре коннектора – 30+1,5+1,5+1,5 см
• Кабель Molex на четыре коннектора – 40+15+15+15 см

Внешний вид

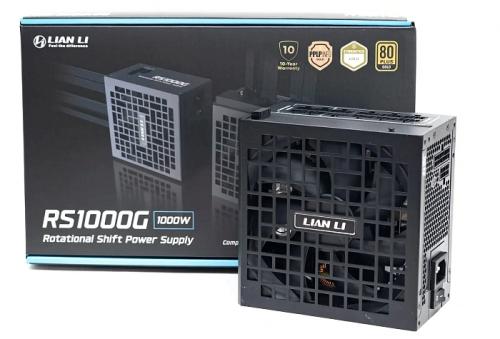

Впервые столкнувшись с таким дизайном, даже не совсем понимаешь, что это и как им пользоваться.

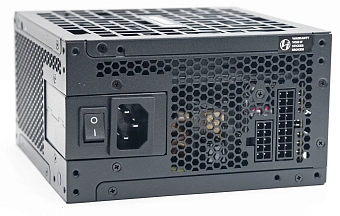

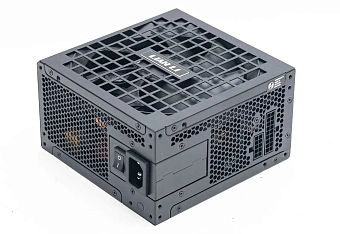

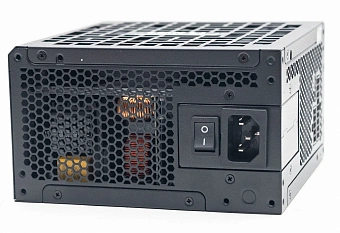

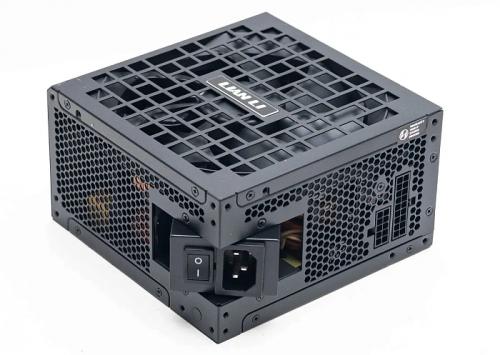

На углу поворотный модуль, на котором находится сетевая вилка и тумблер включения. Его можно поворачивать на 90° и ориентировать на одну или другую сторону – условно лицевую и боковую, обе стороны с вентиляционными перфорациями.

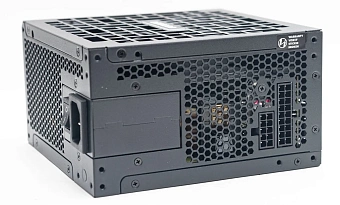

На боковой стороне коннекторы для модульного кабеля АТХ. Если в эту сторону развернуть вилку, то она становится лицевой и данные коннекторы нужно будет закрыть заглушками из комплекта.

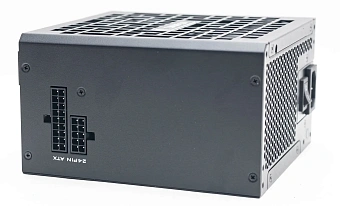

С противоположной стороны находится еще один разъем для АТХ коннекторов, здесь уже перфорация отсутствует.

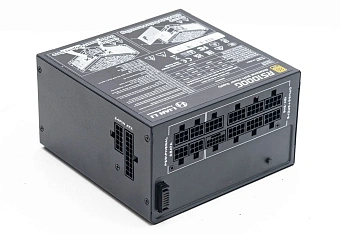

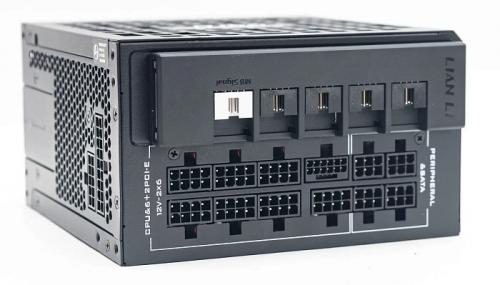

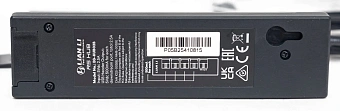

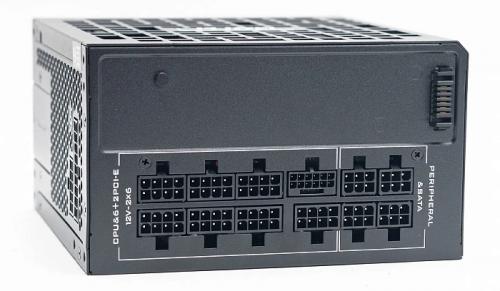

С тыльной стороны в два ряда коннекторы для остальных кабелей: 8-пин, 12+4 пин и 6-пин для периферии. Под ними зона для установки USB хаба – шестипиновый коннектор и направляющий выступ.

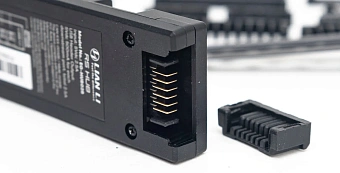

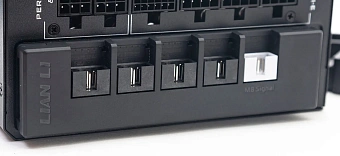

Хаб вставляется только в одной ориентации и защелкивается на этот самый выступ. Всего на нем пять 9-пин разъемов для USB, один для сопряжения с материнской платой, он помечен белым цветом. В остальные разъемы можно подключить до 8 портов. Это вполне актуально: сейчас многие устройства с дисплеями и подсветками взаимодействуют с ПК через данный коннектор.

Снизу все более привычно: вентиляционные отверстия в виде крупных квадратов и прямоугольников, по центру блестящий шильдик с логотипом бренда. Сверху также обычная наклейка с информацией, в том числе и с картинкой о способах установки и подключения БП.

Вентилятор

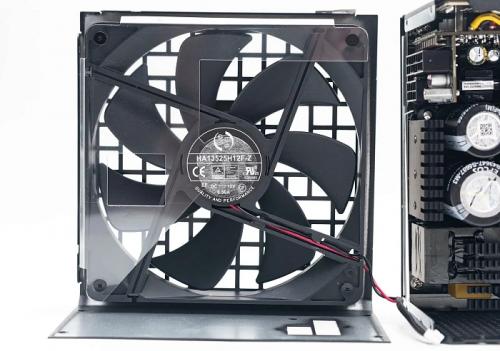

Корпус охлаждается 135 мм вентилятором с маркировкой HA13525H12F-Z. Подключен он 2-пин разъемом и закрыт частично пластиковой накладкой замысловатой конфигурации – все же из-за поворота модуля с сетевой вилкой и двумя гранями с вентиляцией распределять поток воздуха будет сложнее.

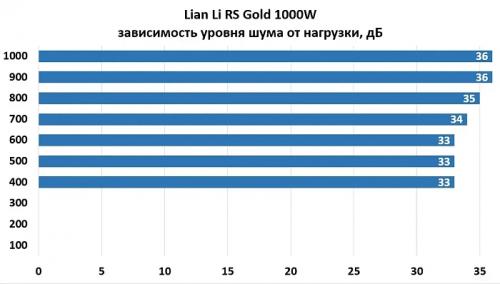

Вентилятор работает в полупассивном режиме, заявлены максимальные 1600 об/мин. На нашем стенде запуск вентилятора при нагрузке 350 Вт на канале +12В. Вентилятор работает практически бесшумно, даже на максимальной нагрузке уровень шума всего 36 дБ (это очень тихо). При снижении нагрузки он останавливается почти сразу, нет длительного вращения.

Схемотехника

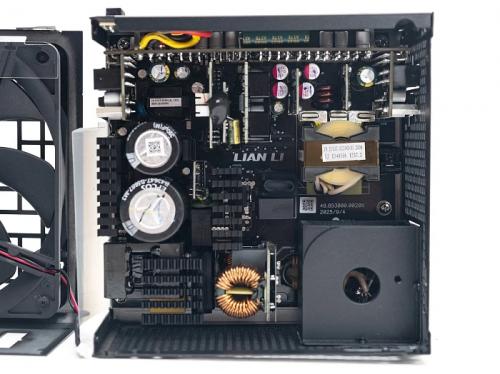

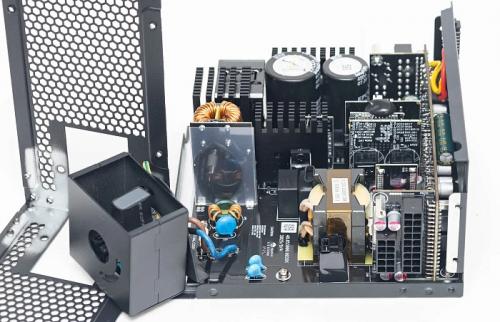

В основе БП лежит платформа Sirfa, о чем имеется упоминание на наклейке самого БП. На плате имеется маркировка NO-853.

Полумостовой преобразователь с LLC, синхронный выпрямитель с DC-DC преобразователями.

Из-за поворотного модуля реализация очень интересная. Данный модуль в специальном корпусе, поворачивается на двух направляющих, снизу и сверху, подключен к плате проводами. Внутри на розетке два Y и один Х конденсатор.

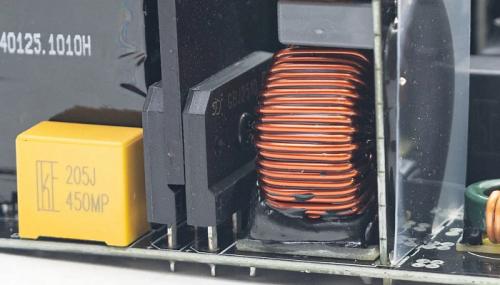

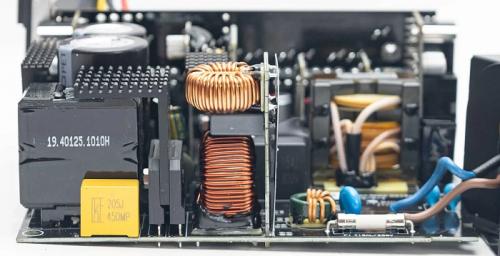

На краю платы второе звено фильтра: еще два Y и один Х конденсатор, два дросселя. Один дроссель и Х конденсатор пришлось разместить на вертикальной плате. Имеется плавкий предохранитель, варистор и реле с термистором для защиты самого БП.

На отдельном Г-образном радиаторе с большой площадью «крыши» два диодных моста выпрямителя GBJ2510 (1000В, 25А).

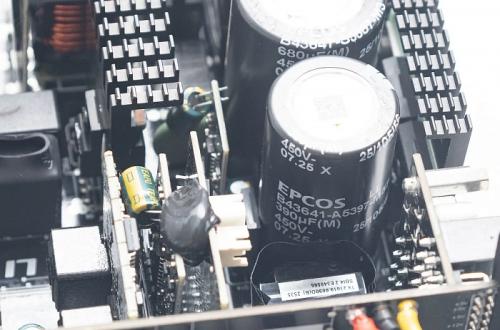

Далее дроссель PFC в корпусе и радиатор с диодом и двумя мосфетами, маркировку не рассмотреть из-за двух массивных высоковольтных конденсаторов EPCOS. Это немецкий бренд; ёмкость одного – 680 мкФ, второго – 390 мкФ, что дает в сумме 1070 мкФ. Приличная ёмкость.

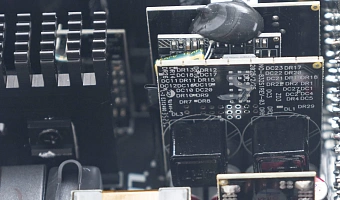

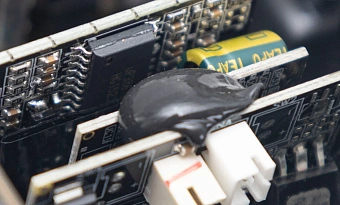

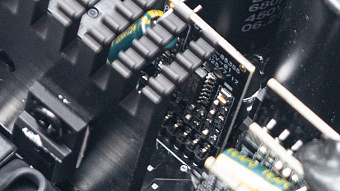

На следующем радиаторе два ключа преобразователя SRC60R095BS (600В, 37А) – они же, скорее всего, и в APFC. Перед ним вертикальная плата с контроллером APFC Infineon ICE3PCS01G. Параллельно еще три вертикальных платы: на них супервизор Weltrend WT7527RA, контроллер LLC преобразователя Champion CU6901VAC, микроконтроллер Geehy 32S030F6P6.

DC-DC преобразователи на основе четырех транзисторов Infineon 0906NS (30В, 40A) и контроллера uP3861P.

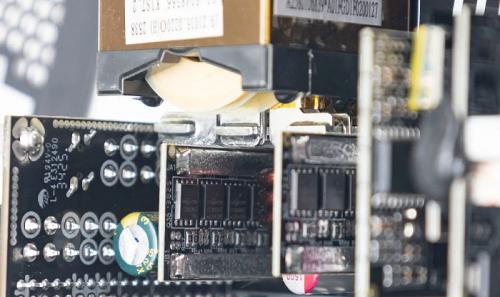

Синхронный выпрямитель на основе восьми мосфетов CR Micro 013N06N4Z (60В, 13А) на двух вертикальных платах возле трансформатора. В этой зоне с обратной стороны платы термопрокладка, отводящая тепло от текстолита на корпус.

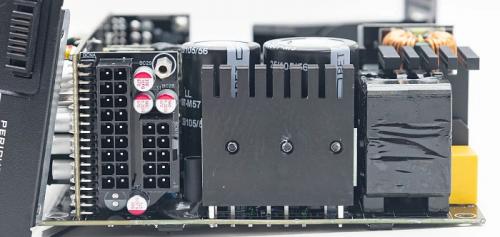

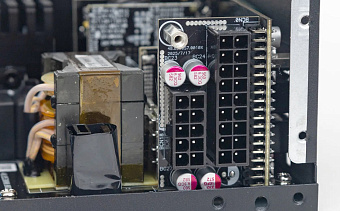

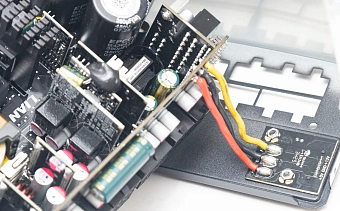

По краям две модульные платы с разъемами АТХ. От основной модульной платы три контактных провода для USB хаба.

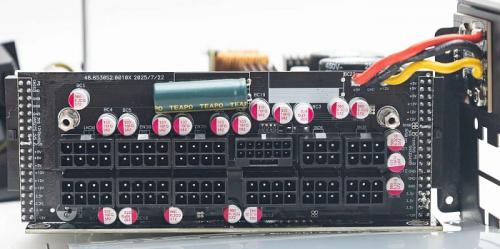

На модульной плате электролитический конденсатор Teapo и твердотельные конденсаторы этого же бренда.

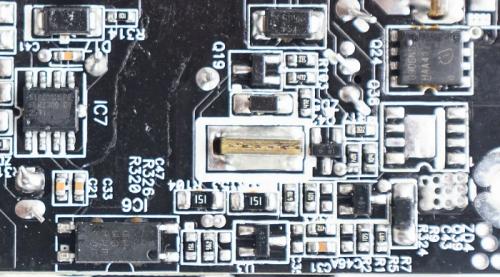

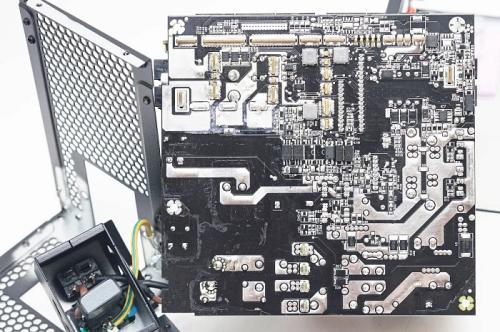

С обратной стороны платы распаян ШИМ-контроллер дежурного питания Si-Trend SI8016HSP8. Там же мосфет канала 5VSB Infineon BSC0906NS.

Обратная сторона платы выполнена аккуратно, много электронных компонентов, дорожки, усиленные припоем, текстолит защищен лаком.

Тестирование

Методика

Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.

По требованиям стандарта ATX 3.0 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.

Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.

Требования сертификата Cybenetics ETA (для сети 230 В) для уровня Platinum: общий КПД от 91 до 93% на всем диапазоне нагрузок.

Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.

Результаты

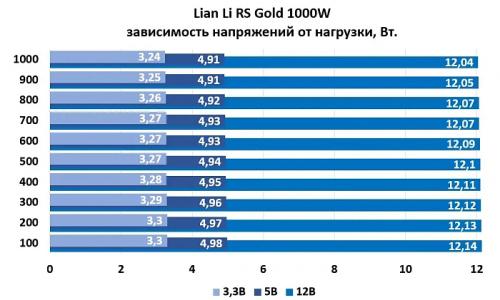

Линия +12В изначально немного выше 1%, под нагрузкой проседает незначительно, остается выше номинального значения.

Линия +5В с ростом нагрузки проседает ниже номинального значения, почти на 2%. Линия +3,3В проседает незначительно, также почти до 2%.

В целом стабильность напряжений высокая, все в рамках стандарта.

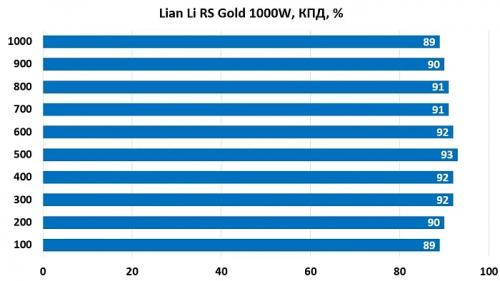

Уровень КПД вписывается в значения, предусмотренные сертификатом 80 PLUS Gold, но в крайних значениях ниже 91%, предусмотренного рейтингом Cybenetics Platinum.

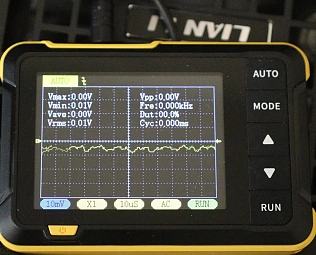

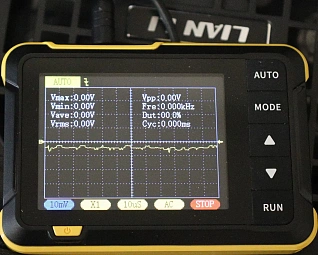

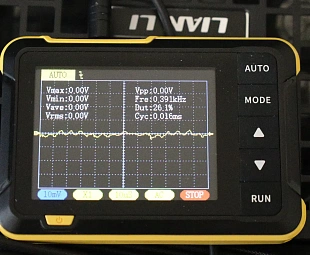

Пульсации по всем каналам менее 10 мВ при максимальной нагрузке.

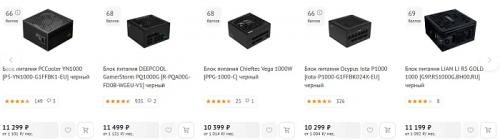

Конкуренты

Если учитывать инновационный дизайн конструкции блока питания RS, то других подобных вариантов в продаже не найти. Наличие USB-хаба только в моделях EDGE от этого же бренда.

Но если рассматривать его относительно стоимости и характеристик, то здесь конкуренция большая, многие бренды выпускают относительно приемлемые по цене блоки питания мощностью 1000 Вт.

PCCooler YN1000 – платформа Andyson P32A, конденсаторы два Nippon Chemi-Con по 470 мкФ.

DEEPCOOL GamerStorm PQ1000G – платформа Helly ATX0800GB, конденсатор Nippon Chemi-Con на 820 мкФ.

Chieftec Vega 1000W – платформа High Power, конденсатор Teapo.

Ocypus Iota P1000 – платформа Andyson P32A, конденсаторы два Nippon Chemi-Con, по 470 мкФ.

PHANTEKS AMP GH 1000W RT-версия – платформа Helly ATX0800GB, конденсатор Nippon Chemi-Con на 820 мкФ.

Заключение

Блок питания Lian Li RS Gold мощностью 1000 Вт – интересное решение с точки зрения дизайна. Во многих двухкамерных корпусах с вертикальным расположением БП его будет удобно разместить, подключить и уложить все кабели. Наличие USB хаба также, возможно, будет востребовано в некоторых сборках.

Наличие поворотного модуля с сетевой вилкой повлияло на компоновку комплектующих на плате – много вертикальных плат, плотный монтаж, крупные радиаторы, дополнительные вентиляционные отверстия на боковой стороне корпуса.

Вентилятор работает очень тихо, имеется полупассивный режим, запускается вентилятор при нагрузке 30%, что благоприятно влияет на температуры.

Схемотехника энергоэффективная, напряжения стабильные, пульсации низкие. Высоковольтные конденсаторы немецкие, все остальные бренда Teapo. Мосфеты относительно бюджетные, кроме нескольких Infineon – здесь наблюдается экономия.

Кабели не все в виде пучка проводов в индивидуальной оплетке, большинство в виде традиционных плоских шлейфов. Набор коннекторов оптимальный.

Концепция оригинальная. Как она себя покажет в эксплуатации, будет ли востребована пользователями и подхватят ли её другие производители неизвестно, подождём и посмотрим.

Плюсы:

• Оригинальный дизайн;
• Наличие USB хаба;
• Приемлемая стоимость;
• Рейтинг Cybenetics Platinum;
• Тихий вентилятор с полупассивным режимом;
• Стабильные напряжения;
• Низкие пульсации;
• Немецкие высоковольтные конденсаторы.

Минусы:

• Экономия на комплектующих: конденсаторы и мосфеты;
• Различия в дизайне кабелей.
