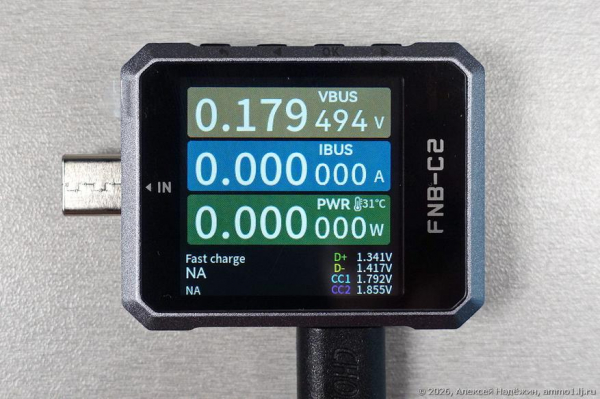

Обзор USB Type-С тестера FNIRSI FNB-C2

Этот современный USB-тестер с 20 битным АЦП не только измеряет напряжение и ток, проходящие через него, но и обладает множеством дополнительных возможностей, а также работает в широком диапазоне токов и напряжений.

Поддерживается PD 3.1 с мощностью до 240 Вт, внешнее питание, подключение к ПК. Есть режим осциллографа, QC/PD триггер и конвертер, тест кабелей E-Marker.

Основные технические характеристики:

• Разъёмы: Type-C USB 3.0 «мама» и «папа» вход или выход, Type-C «мама» — доп. питание и подключение к ПК
• Измеряемое напряжение: 0.1 — 50 В (4 — 50 В без внешнего питания);
• Измеряемый ток: 0.01 — 6.5 А;
• Дисплей: 1.54″ TFT, размер экрана 28х28 мм;
• Протоколы: PD3.1 EPR, UFCS, QC2.0/3.0/4/5, Huawei FCP/SCP, OPPO VOOC/SVOOC и VIVO VFCP;
• Дополнительно: автоповорот экрана, определение чипов E-Marker, ПО для Windows.

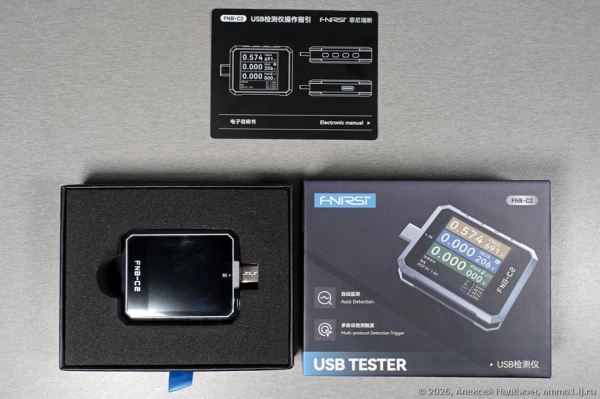

Прибор приходит в маленькой коробке, на карточке QR-код, ведущий на страницу с электронной инструкцией.

Прибор оснащён четырьмя кнопками управления, они помечены как «назад», «влево», «ОК», «вправо».

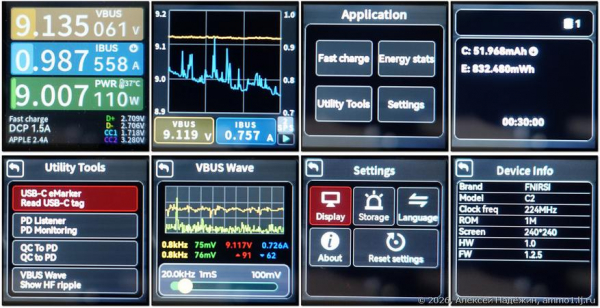

На основном экране долгое нажатие кнопки ОК изменяет интервал обновления значений (2-10-50-1000 раз в секунду). «Стрелки» переключают четыре основных экрана: основной — график изменения значений — дополнительное меню — страница результатов (10 ячеек памяти). У четырёх основных пунктов меню есть множество подменю.

Режим осциллографа, позволяющий увидеть и измерить пульсации источника питания, запускается из последнего пункта подменю Utility и называется «VBUS Wave». В этом режиме стрелками можно выбирать одну из четырёх частот отображения: 20 — 50 — 100 — 200 — 500 — 1000 — 2000 кГц.

При подключении к порту Type С иногда требуется ручной запуск тестера (долго нажатие кнопки «Назад»).

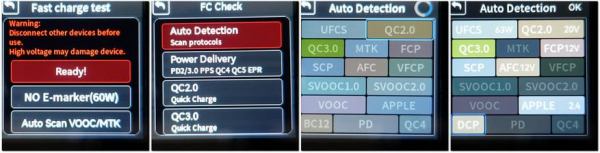

Режим автоопределения протоколов зарядных устройств отображает их поддержку в виде плиток.

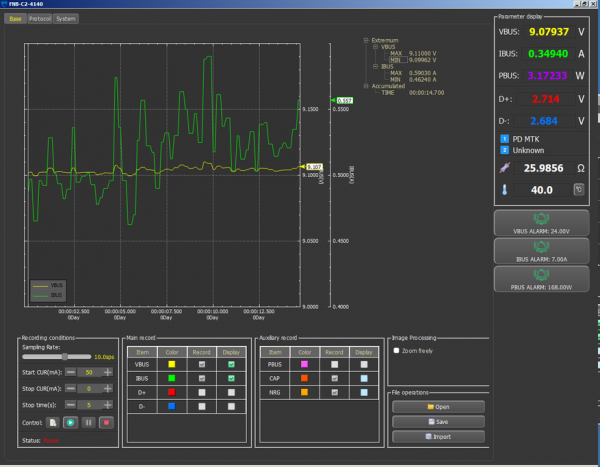

При подключении к компьютеру не требуются какие-либо драйверы. Программа UsbMeter_V00_7 отображает все параметры и рисует графики.

Я проверил, насколько точно тестер измеряет и отображает напряжение и ток. В качестве образцового использовался точный лабораторный настольный мультиметр OWON XDM1041. Учитывалось отображение трёх знаков после запятой (остальные три знака всё время «прыгают» и они больше «для красоты», а не для точности).

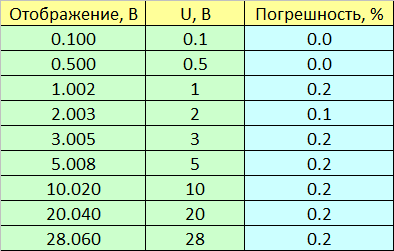

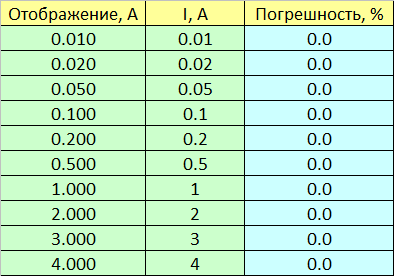

Погрешность измерения напряжения во всём диапазоне не превышает 0.2 %. Точность измерения тока очень высока даже на самых маленьких значениях.

Несомненные плюсы нового тестера — высокая точность, наличие режима осциллографа, поддержка современных протоколов. Небольшие неудобства в управлении: чтобы запустить режим осциллографа, нужно восемь нажатий кнопок, чтобы запустить режим детекции, протоколов потребуется шесть нажатий кнопок.
