Как в 1978 году Technics уместила премиум-опции в бюджетную кассетную деку RS-612US

В конце семидесятых годов кассетная аудиотехника переживала стремительную трансформацию. Кассетные деки переставали быть простыми диктофонами и диктофонными приставками, превращаясь в полноценный компонент домашней Hi-Fi системы. Однако за продвинутые функции, улучшающие качество звука и удобство использования, производители обычно просили солидные деньги. Бюджетный сегмент в основном заполнялся скромными аппаратами с базовыми возможностями, где экономили буквально на всем.

На этом фоне летом 1978 года японская корпорация Matsushita Electric представила фронтальную стереофоническую деку Technics RS-612US, также выпускавшуюся под марками Panasonic и National Panasonic. Главной особенностью этой модели стала ее рекомендованная розничная цена — всего 160 долларов США. За эти деньги покупатель получал не урезанный плеер, а полноценное устройство с набором функций, которые ранее встречались только в существенно более дорогих среднебюджетных и флагманских аппаратах.

Инженерные решения и функциональное оснащение

С технической точки зрения меня здесь привлекает то, как грамотно инженеры распределили бюджет разработки. Дека получила полностью фронтальную загрузку кассеты и надежную дверцу кассетоприемника с масляным демпфером, которая плавно открывалась при нажатии на клавишу Eject. Для деки стоимостью 160 долларов наличие гидравлического или масляного демпфирования было редким исключением, так как в дешевых устройствах крышка обычно просто резко отщелкивалась под действием обыкновенной пружины.

Вторым важным усложнением схемы стала функция работы с внешним таймером Timer Stand-By. Эта система позволяла заранее зафиксировать клавишу записи или воспроизведения в нажатом положении при отключенном сетевом питании. При подаче напряжения от внешнего бытового таймера лентопротяжный механизм автоматически запускался, что позволяло записывать радиопередачи по расписанию в отсутствие владельца дома.

Кроме того, деку оснастили встроенной системой шумопонижения Dolby B. Схема шумопонижения позволяет снизить уровень высокочастотных шумов и шипения магнитной ленты, улучшая отношение сигнал/шум с базовых 55 дБ до 65 дБ на частотах выше 5 кГц. Для точной настройки тракта записи и воспроизведения под разные типы лент на передней панели разместили раздельные переключатели подмагничивания Bias и эквализации Equalizer. В отличие от более простых дек с совмещенным тумблером, здесь пользователь мог независимо выбирать уровень подмагничивания High или Low и временную постоянную коррекции 70 мкс для лент оксида хрома CrO2 или 120 мкс для стандартных лент Normal.

Механика и характеристики тракта

Лентопротяжный механизм деки относится к серии RS-630U и приводится в движение одним электродвигателем с электронной регулировкой частоты вращения. Вся кинематика построена на механических рычагах и стальных элементах без применения электронных сервоприводов. Клавиши управления режимами работы выполнены из металла и требуют ощутимого физического усилия при нажатии. Скорость движения ленты составляет стандартные 4,8 см/с, а время быстрой перемотки вперед или назад для кассеты формата C-60 составляет около 90 секунд. Коэффициент детонации не превышает 0,12% по метрике WRMS и +-0,25% по стандарту DIN.

В тракте воспроизведения и записи используется двухголовочная система. Запись и чтение сигнала осуществляются одной супер-пермаллоевой головкой Super Permalloy, а стирание выполняется ферритовой головкой с двойным зазором Double-Gap Ferrite. Частотный диапазон деки по каталожным спецификациям составляет от 30 до 13000 Гц при использовании обычных лент Normal и от 30 до 15000 Гц при работе с хромовыми лентами CrO2. Для контроля уровня сигнала при записи на лицевую панель выведены два стрелочных аналоговых индикатора VU с подсветкой.

Когда изучаешь сервисное руководство этой деки, удивляет практичность сборки. При массе устройства 4 кг и габаритах 410 на 136 на 244 мм внутри корпуса расположена аккуратная компоновка платы, а потребляемая мощность от сети переменного тока составляет всего 10-11 Вт. Модель RS-612US наглядно доказала, что качественную запись, систему Dolby и точные настройки ленты можно сделать массовыми и доступными без потери надежности конструкции.

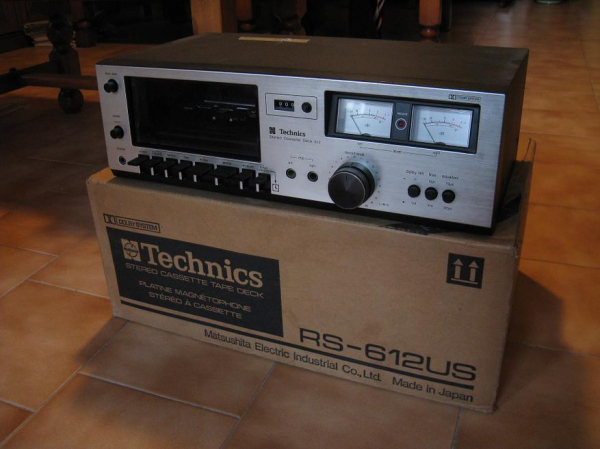

Изображение в превью: Автор: Daniele Napolitano / CC BY-SA 2.0
