Обзор и тестирование блока питания PCCooler KN1000
12.06.2026
Хорошее соотношение цены и качества для модели мощностью 1000 Вт.
Блок питания высокой мощности за вполне приемлемую стоимость, с качественным изготовлением, тихим вентилятором и модным дизайном модульных проводов.
Разумная экономия на комплектующих позволила выпустить модель модульного блока питания с сертификатом Gold мощностью 1000 Вт со стоимостью около 8 000 рублей.
Технические характеристики
Сертификат
80 PLUS Gold
Стандарт
ATX 3.1, PCI-E Gen 5.1
Длина корпуса
140 мм
Вентилятор
120 мм, подшипник скольжения
Гарантия
5 лет
Нагрузочные характеристики
AC input
100-240 VAC, 50-60 Hz, 12-6 A
DC output
+3.3V
+5V
+12V
-12V
+5VSB
Max output current
20A
20A
83.3A
0.3A
3A
Max combined wattage
100W
999.6W
3.6W
15W
Total output
1000W
Упаковка и комплект поставки

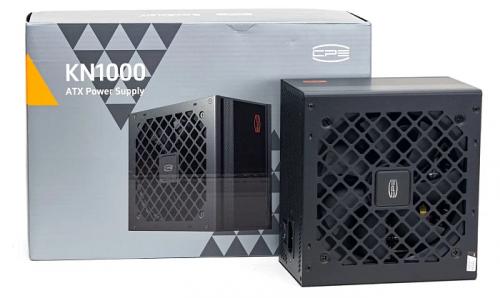

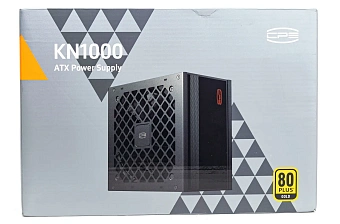

Серебристая картонная коробка, с лицевой стороны изображение блока питания, его наименование и значок сертификата 80 PLUS. С тыльной стороны технические характеристики в виде таблицы, нагрузочные характеристики и перечисление коннекторов и длины кабелей.

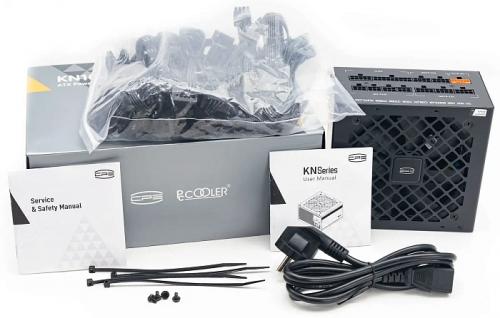

В коробке блок зафиксирован демпферами из вспененного полиуретана. В комплекте модульные кабели, сетевой кабель, четыре стяжки, винты крепления и инструкция пользователя.
Кабели и коннекторы

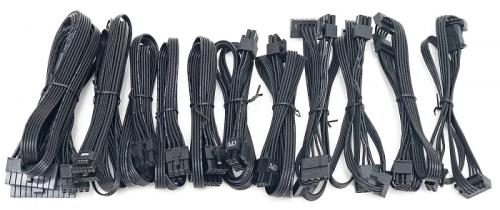

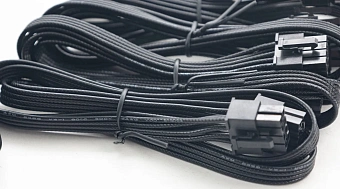

В комплекте одиннадцать модульных кабелей, все в виде плоских шлейфов. Оригинальности придаёт дизайн оплетки проводов, он пластиковый, но с текстурой под тканевую оплетку.

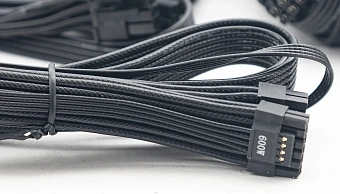

Провода 18AWG на большинстве кабелей, только кабель с коннектором 12+4 пин набран проводами 16AWG. Сам коннектор промаркирован как 600W.
Кабель АТХ24 пин – 600 мм
Кабель EPS 4+4 пин, два штуки по 650 мм
Кабель PCI-E 6+2 пин, три штуки по 500 мм
Кабель 12V-2×6 – 600 мм
Три кабеля с двумя SATA и одним Molex – 450+150+150 мм
Один кабель с тремя SATA – 450+150+150 мм

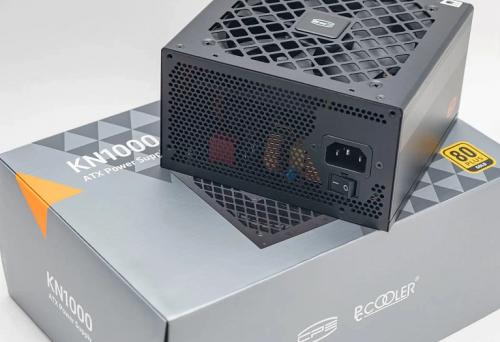

Внешний вид

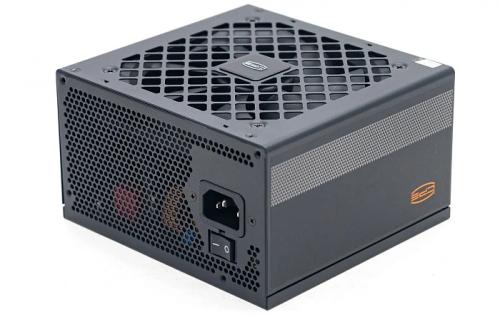

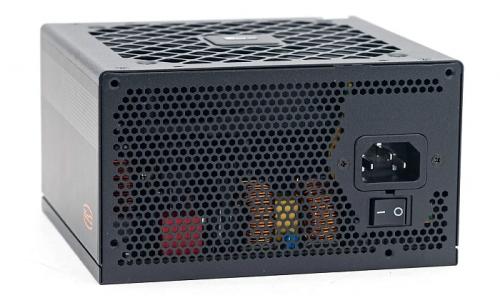

С лицевой стороны сетевая вилка и тумблер включения, утопленные в корпус, никакой маркировки или надписей здесь нет.
По бокам картонные наклейки с логотипом и декоративной полосой.
Снизу вентиляционные перфорации в виде квадратных отверстий в диагональной сетке, по центру наклеен квадратик с рельефным логотипом. На одном из винтов гарантийная наклейка.
Сверху наклейка с табличкой нагрузочных характеристик и серийным номером изделия.

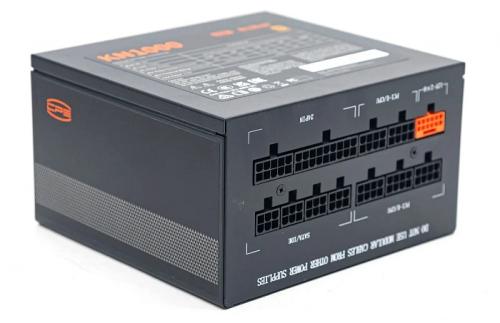

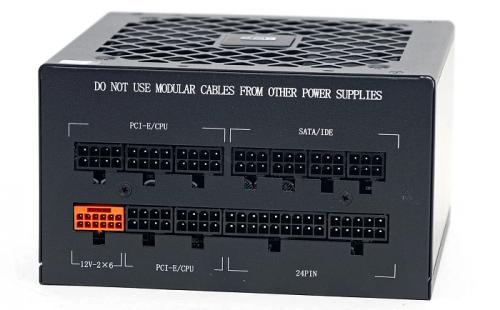

С тыльной стороны разъемы для модульных кабелей, расположенные в два ряда. Все разъемы подписаны, коннектор 12V-2×6 оранжевого цвета.
Охлаждение

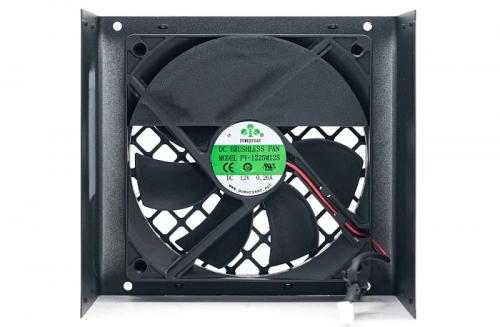

Вентилятор установлен диаметром 120 мм, модель – PowerYear PY-1225M12S. Подшипник скольжения. Вентилятор работает всегда в активном режиме.

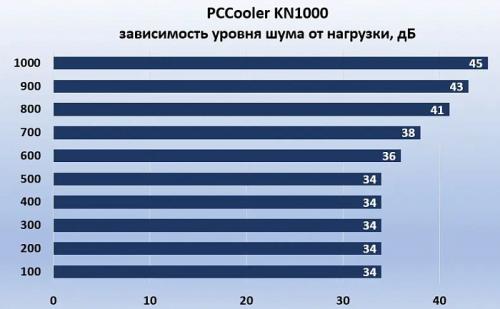

При нагрузке до 600 Вт вентилятор работает на низких оборотах и остается практически полностью бесшумным, далее с ростом нагрузки обороты растут и на максимальной нагрузке шум превышает комфортный уровень в 40 дБ.
Схемотехника

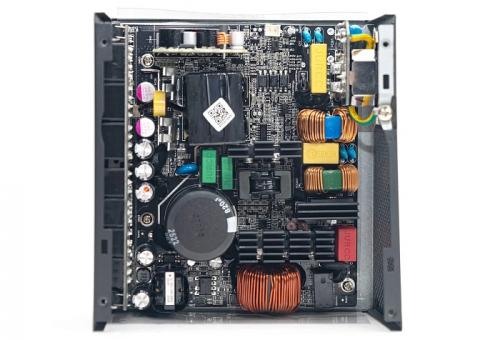

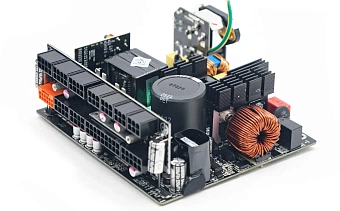

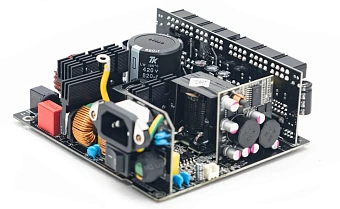

В основе блока питания ОЕМ-платформа Jiumeng JM880 ver. 2.0.
Топология полумост с LLC-резонансным преобразователем, в низковольтной части синхронный выпрямитель и DC-DC преобразователи.

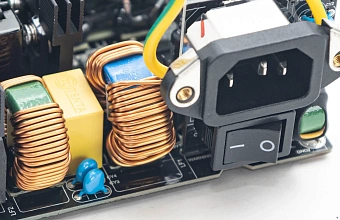

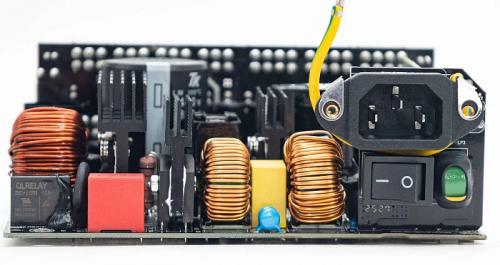

Входная вилка и тумблер включения размещаются на вертикальной плате, установленной на краю основной платы. Единственный провод – это прикрученное к корпусу заземление.

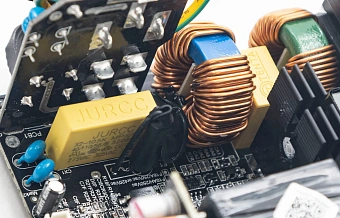

Рядом с входной вилкой первое звено фильтра – два Y-конденсатора и дроссель. Вторая часть фильтра на краю основной платы – еще четыре Y-конденсатора, два Х-конденсатора, два дросселя.

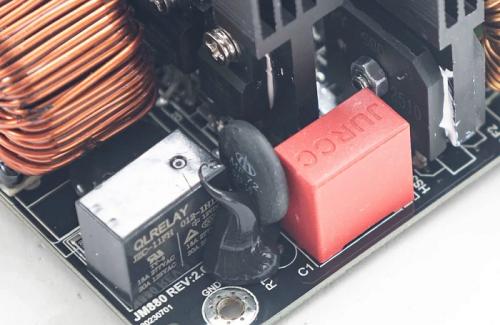

Для защиты имеется предохранитель, варистор, термистор 5D15 и реле.
На отдельном радиаторе два диодных моста GBU 2510 (1000В, 25А).

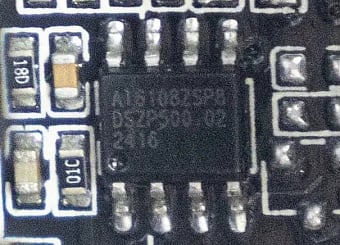

Следующий радиатор охлаждает силовые элементы APFC – два мосфета Wayon WML28N55C4 (600В, 28А) и диод. Контроллер APFC с ранее не попадающейся маркировкой – Aplustek AT6108ZSP8. Контроллер преобразователя EG6599S.

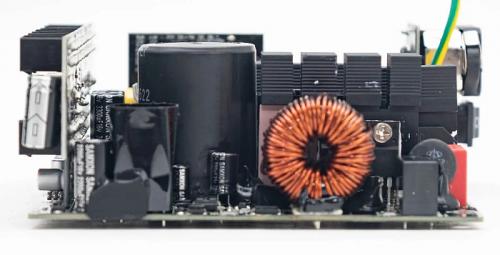

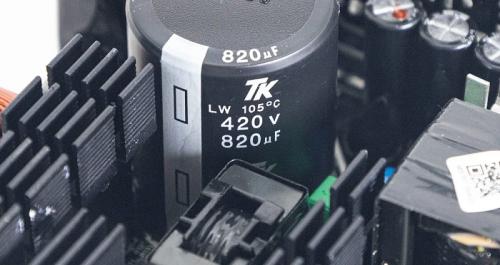

Высоковольтный конденсатор установлен TK ёмкостью 820 мкФ, напряжение – 420 В, температурная серия – 105°С.
Далее два конденсатора и дроссель, входящие в LLC-преобразователь, и радиатор с двумя мосфетами Wayon, маркировка полностью не читается из-за плотной компоновки.

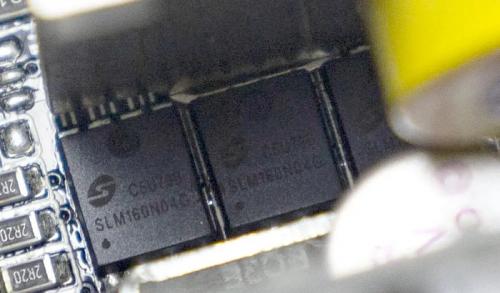

Далее находится основной понижающий трансформатор и мосфеты, формирующие линию +12В, шесть SLM160N04G (40В, 30А) распаяны на основной плате, тепло отводится тонкими радиаторами. Между ними микросхема MP6924A.

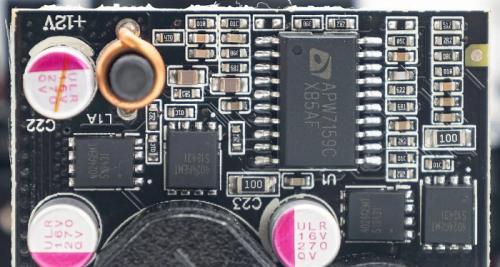

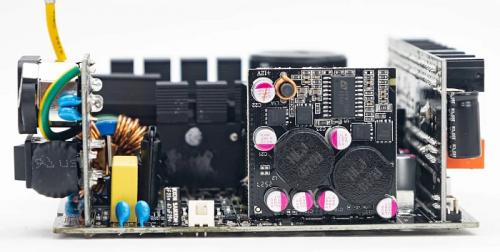

На краю плата с DC-DC преобразователями, на ней контроллер APW7159C и четыре транзистора AP4024GEMT (30В, 60А).

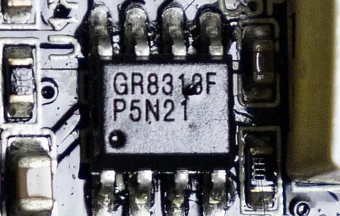

Дежурное питание на основе ШИМ-контроллера PN8141. Супервизор установлен 8318F.

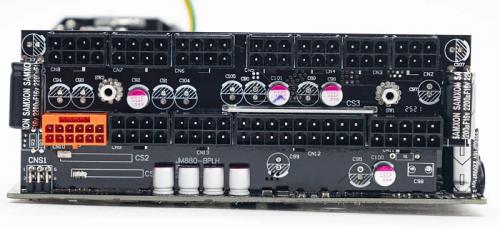

В фильтрах на выходе электролитические конденсаторы бренда SamXon. Также много твердотельных конденсаторов, часть на модульной плате, здесь имеются дополнительные посадочные места, на которых нет распаянных конденсаторов.
С обратной стороны основной платы дополнительных элементов нет, качество пайки и монтажа хорошее.
Тестирование
Методика
Тестовый стенд на основе четырех электронных нагрузок по 300 Вт для линии +12В, потребляемая мощность отображается на встроенных дисплеях. Линии +3.3 В и +5 В также присоединялись к электронным нагрузкам, но меньшей мощности. Блок питания подключается через специальную коммутационную плату, с которой и снимаются все показатели мультиметром Mastech MY62 и компактным осциллографом Fnirsy DSO152. Тестируемый блок питания подсоединялся к сети через ваттметр Intertek Cat 2.
Уровень шума измерялся с расстояния 20 см от вентилятора БП прибором Benetech GM-1352. Фоновый уровень шума фиксировался на 33 дБ, его можно считать бесшумным.
По требованиям стандарта ATX 3.1 отклонения по линии +12В должны укладываться в диапазон от +5% до -7% и ±5% по остальным линиям.
Уровень КПД, соответствующий сертификату 80 PLUS Gold для сетей 230 В (EU Internal Non-Redundant), не должен быть менее 90%, 92% и 89% при нагрузке 20%, 50% и 100% от номинальной мощности БП.
Пульсации по стандарту ATX не должны превышать значения 120 мВ для линии +12 В и 50 мВ для линий +5 В и +3,3 В.
Результаты

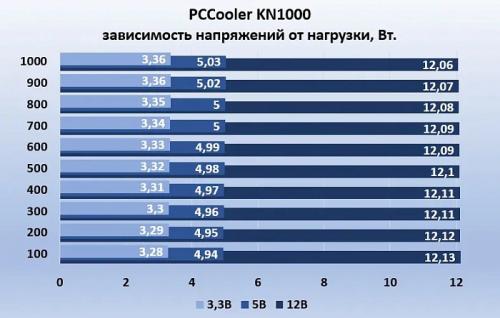

Линия +12В завышена на 1%, под нагрузкой снижается незначительно, изменения всего 0,07В, и не проседает ниже номинального значения.
Линия +5В занижена на 1%, под нагрузкой напряжения растут на 0,09В, повышаясь выше номинального значения менее, чем на 1%.
Линия +3,3В также повышается под нагрузкой, изменения ±1% от номинального значения.

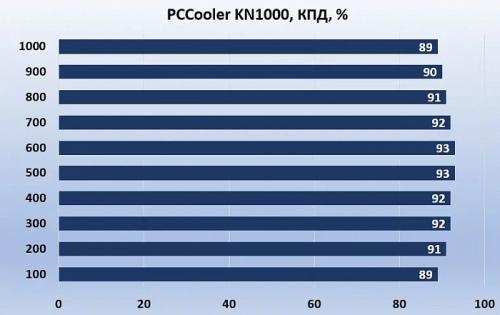

Уровень КПД полностью соответствует значениям, предусмотренным стандартом 80 PLUS Gold. На средних значениях нагрузки составляет 93%.

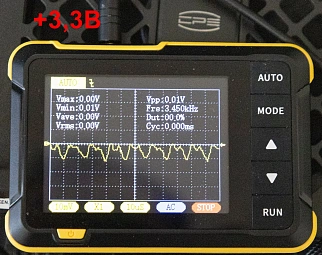

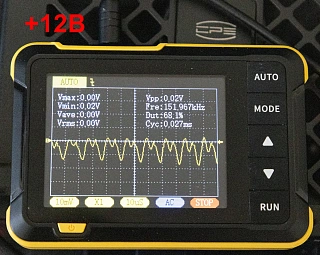

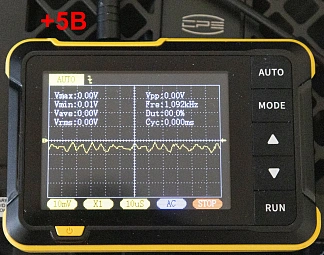

Пульсации по всем каналам низкие, линия +12В около 20 мВ при максимальной нагрузке, линия +5В до 10 мВ, линия
+3,3В около 10 мВ.
Конкуренты

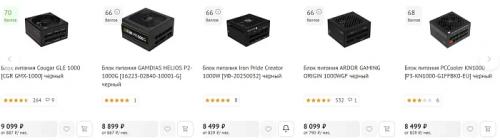

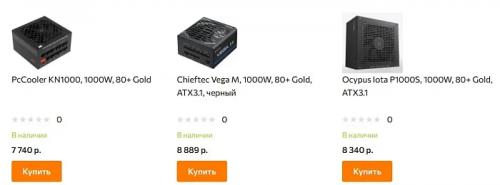

При стоимости около 8 000 рублей данная модель относится к бюджетным модульным решениям мощностью 1000 Вт. В этой ценовой категории можно найти ряд моделей схожих по характеристикам и качеству изготовления.
Formula FV 1000GM – платформа SANR, высоковольтный конденсатор ТК.
Заключение
Блок питания PCCooler KN1000 – хороший вариант мощностью 1000 Вт за вполне приемлемую стоимость, сложно найти достойного конкурента со стоимостью 8 000 рублей с модульным исполнением кабелей, поддержкой современных стандартов.
KN1000 выгодно отличается отличной стабилизацией напряжений на уровне ±1%, высоким КПД, низкими пульсациями и относительно тихим вентилятором.
Экономия хорошо заметна на комплектующих: конденсаторы, мосфеты, контроллеры. При этом известная, часто встречающаяся платформа с хорошим качеством изготовления.
