Обычный ELM327 поможет прочитать ошибки двигателя, но для диагностики ABS, подушек безопасности, кузовной электроники или выполнения сервисных операций его возможностей часто недостаточно. Kingbolen Ediag Link 2026 — это сканер, который может решить подобные задачи. Устройство поддерживает диагностику электронных блоков, проверку датчиков в реальном времени, принудительное управление исполнительными механизмами и сервисные процедуры.

Упаковка и комплект поставки

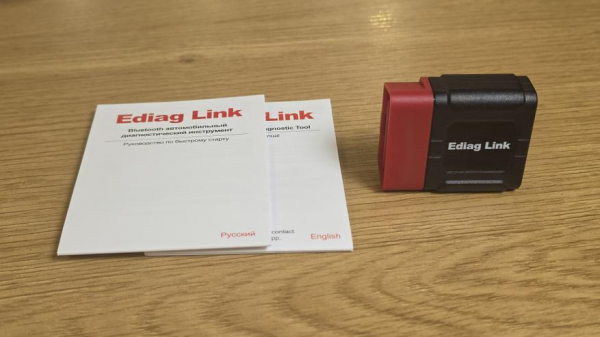

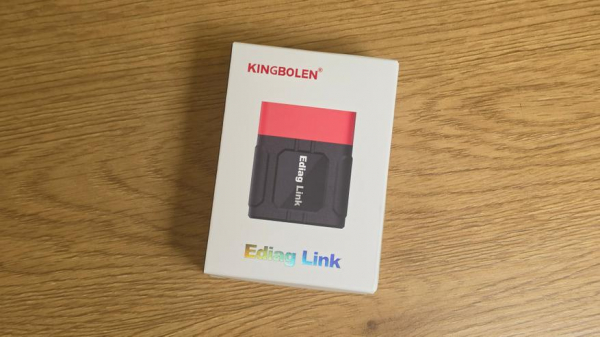

Kingbolen Ediag Link поставляется в небольшой картонной коробке с изображением адаптера. Внутри находится сам сканер и бумажная документация, включая краткое руководство по подключению и настройке. Инструкция доступна на нескольких языках, в том числе на русском.

В комплект входит код активации, необходимый для регистрации устройства в мобильном приложении Ediag. Серийный номер сканера также используется при привязке к учетной записи. Дополнительные кабели для подключения и отдельный блок питания не требуются, поскольку устройство устанавливается непосредственно в диагностический разъем автомобиля.

Внешний вид

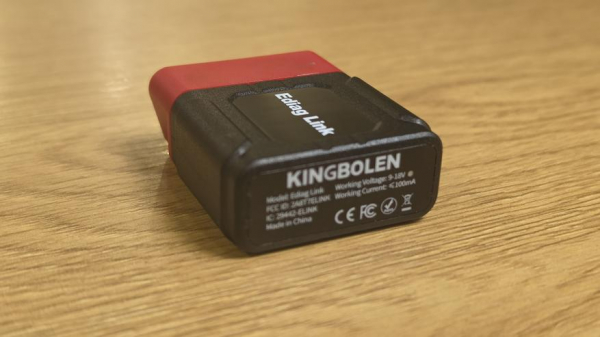

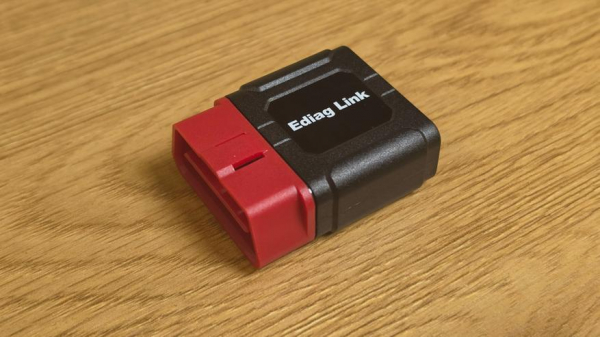

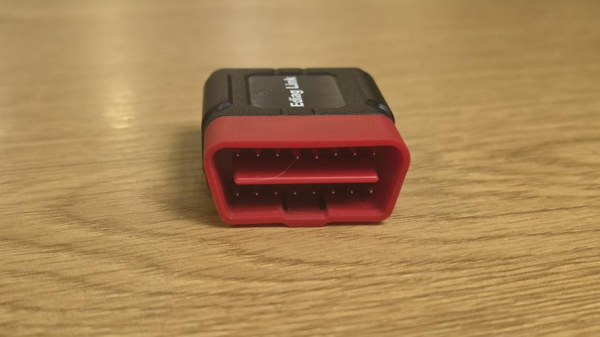

Kingbolen Ediag Link выполнен в компактном пластиковом корпусе с сочетанием черного и красного цветов. Верхняя часть корпуса красная, основная нижняя часть черная. На лицевой стороне расположена надпись Ediag Link. Поверхность имеет рельефные элементы и боковые выступы, за которые удобно браться при извлечении адаптера из диагностического разъема.

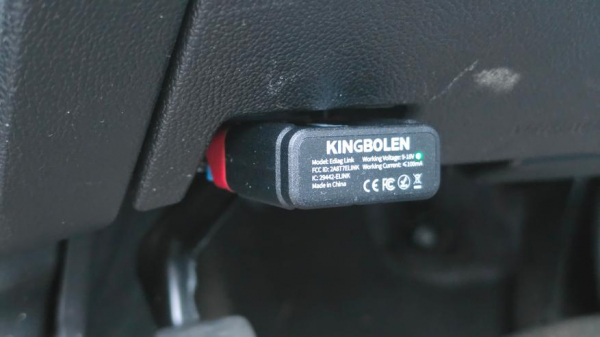

Размеры корпуса 52 x 43 x 20 мм, масса около 25 г. На одной из сторон находится стандартный 16-контактный разъем OBD-II. Он оснащен пластиковым фиксатором, который удерживает устройство в диагностической колодке.

Для контроля работы предусмотрен светодиодный индикатор. При подаче питания через диагностический разъем автомобиля он загорается, сигнализируя о включении устройства. Обмен данными со смартфоном осуществляется по Bluetooth 5.2, заявленная дальность связи составляет до 10 метров. Питание поступает непосредственно от бортовой сети через контакты OBD-II.

Какой класс занимает Kingbolen Ediag Link

Чтобы понять возможности Kingbolen Ediag Link, нужно разобраться, чем вообще отличаются диагностические адаптеры. Самые дешевые ELM327 обычно работают через стандартный протокол OBD-II. Он позволяет получать информацию о работе двигателя и системах, связанных с контролем выбросов: читать ошибки, просматривать параметры датчиков, топливные коррекции, температуру, обороты и другие показатели. Но стандартный OBD-II не предусматривает полноценную диагностику всех электронных блоков автомобиля.

При этом сам ELM327 не ограничен исключительно стандартной диагностикой. Он способен передавать и нестандартные команды, поэтому с правильно подобранным программным обеспечением может работать с ABS, SRS, коробкой передач и другими системами. Например, FORScan обеспечивает расширенную диагностику автомобилей Ford и Mazda. Основная проблема дешевых адаптеров заключается в качестве реализации, поддержке протоколов и совместимости с программами. Некоторые клоны ELM327 не поддерживают необходимые команды или нестабильно работают при продолжительном обмене данными.

Kingbolen Ediag Link относится к следующему классу диагностического оборудования. В приложении Ediag предусмотрены отдельные диагностические пакеты для разных автомобильных производителей. Они содержат команды и процедуры для обращения к электронным блокам, чтения их ошибок, идентификационных данных и текущих параметров. Кроме того, поддерживаются активные тесты, когда сканер отправляет блоку управления команду на включение определенного исполнительного механизма. Например, можно проверить срабатывание вентилятора охлаждения или клапана, не дожидаясь условий, при которых автомобиль включит их самостоятельно.

Еще одно отличие заключается в сервисных функциях. Ediag Link поддерживает операции с электронным стояночным тормозом, адаптацию дроссельной заслонки, регистрацию аккумулятора, сброс сервисных интервалов и другие процедуры. Для их выполнения недостаточно обычных универсальных команд OBD-II. Необходима поддержка диагностического протокола конкретного производителя, а иногда и доступ к защищенным функциям блока управления.

Следующая ступень — профессиональные мультимарочные сканеры Autel, Launch, Bosch и других производителей. Их основные отличия заключаются в глубине диагностики, количестве поддерживаемых специальных процедур, возможностях кодирования, адаптации и программирования электронных блоков. Кроме того, профессиональное оборудование может поддерживать диагностические протоколы и интерфейсы, недоступные компактным адаптерам. Но и здесь все зависит от конкретной модели сканера и автомобиля.

Тестирование

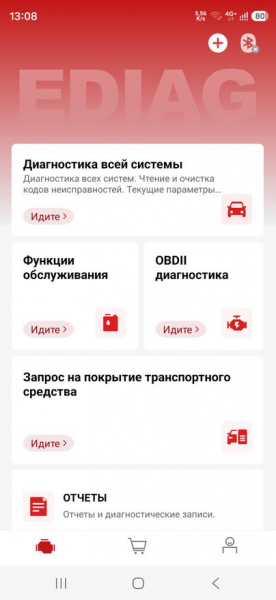

Для проверки использовал Chevrolet Cruze LT 2019 года. В приложении Ediag предусмотрено несколько основных разделов: диагностика всех систем автомобиля, сервисные функции, стандартная диагностика OBD-II и отчеты.

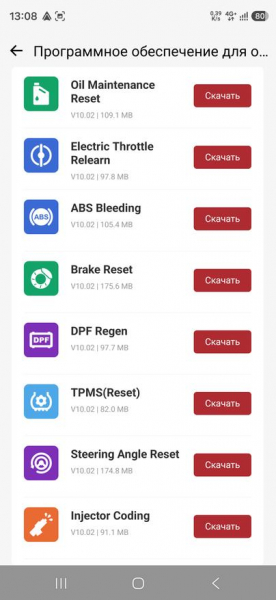

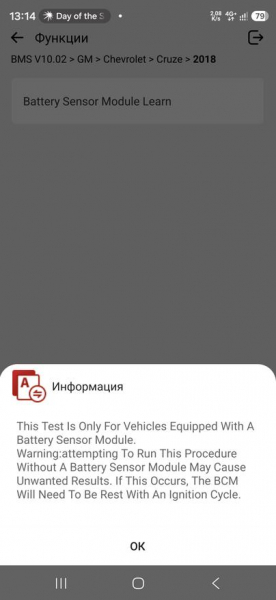

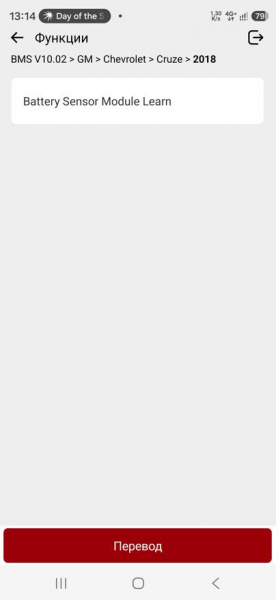

В приложении сервисные функции загружаются отдельно. Для каждой предусмотрен собственный программный модуль. В списке доступны сброс масляного сервиса, адаптация электронной дроссельной заслонки, прокачка ABS, обслуживание тормозной системы, регенерация DPF, работа с TPMS, калибровка датчика угла поворота руля и кодирование форсунок.

Список довольно серьезный для компактного сканера. Например, при обслуживании тормозов с электронным стояночным тормозом может потребоваться перевод механизмов в сервисное положение. После замены аккумулятора на некоторых автомобилях необходима его регистрация, а после работ с дроссельной заслонкой может потребоваться адаптация. Такие операции обычным универсальным OBD-II выполнить нельзя. Для тестов я загрузил несколько модулей и проверил, как они работают с автомобилем.

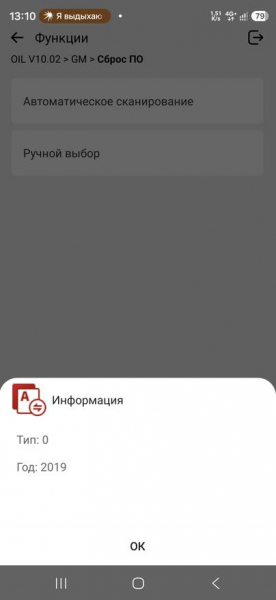

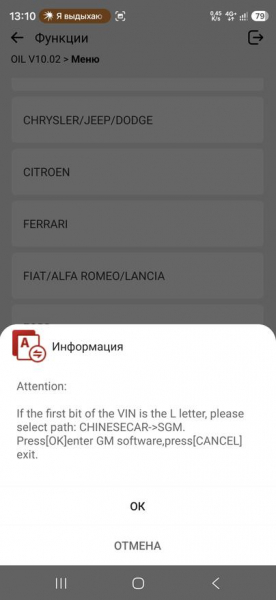

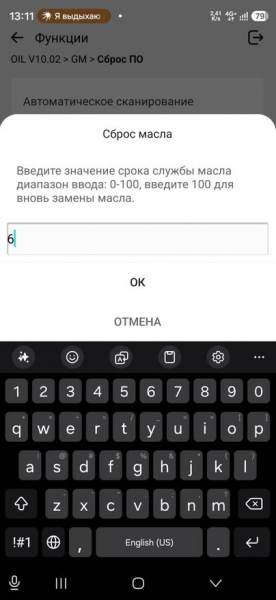

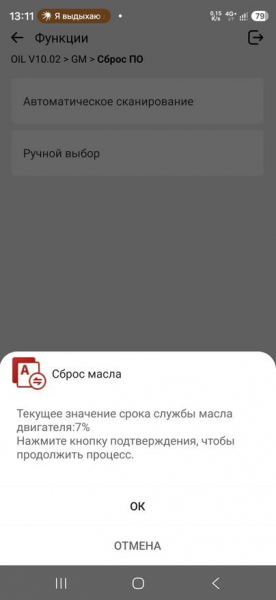

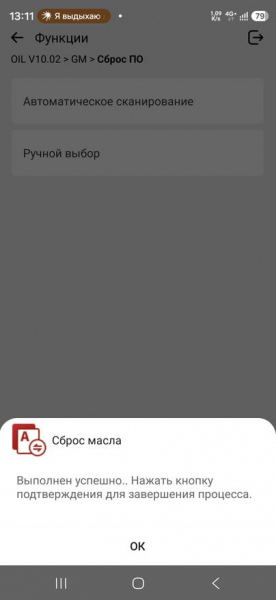

Первым проверил сброс масляного сервиса. Программа определила автомобиль, предложила автоматический или ручной выбор и показала текущий расчетный остаток ресурса масла, 7%. Далее появилось окно ввода нового значения в диапазоне от 0 до 100. После подтверждения приложение сообщило об успешном выполнении процедуры. Далее посмотрел раздел TPMS. Программа позволяет выбрать автомобиль и перейти к процедуре сброса системы контроля давления в шинах. Такая функция полезна после обслуживания колес, но ее возможности зависят от конструкции TPMS. И здесь важно понимать, что сброс состояния системы и программирование самих датчиков давления являются разными операциями. В разделе BMS для Chevrolet Cruze 2018+ обнаружилась процедура Battery Sensor Module Learn. Она предназначена для обучения модуля датчика аккумулятора. Программа также предупреждает о необходимости наличия соответствующего оборудования на автомобиле и возможных последствиях неправильного запуска процедуры. Само наличие функции не означает, что ее нужно выполнять при каждой замене аккумулятора.

В целом сервисных процедур в Ediag значительно больше, чем я показал на скриншотах. Их доступность определяется конкретным автомобилем, установленными блоками управления и диагностическим пакетом.

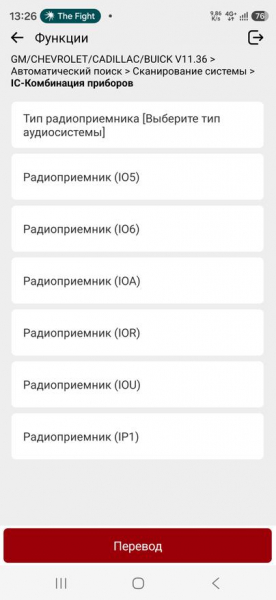

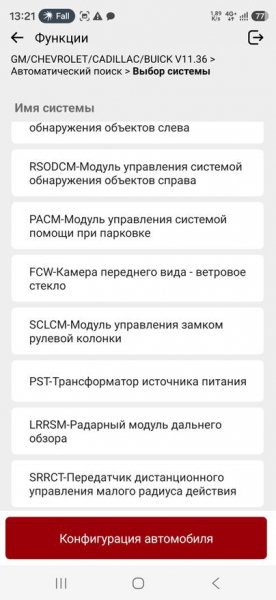

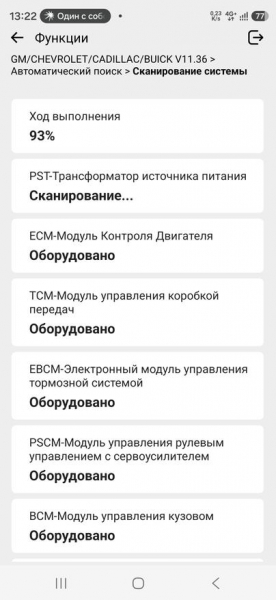

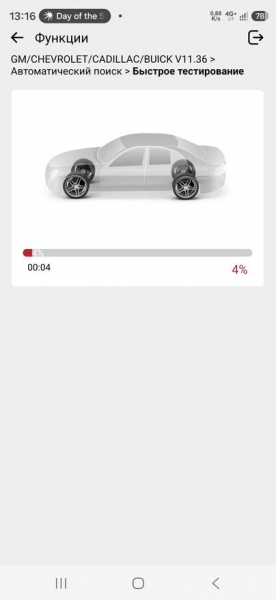

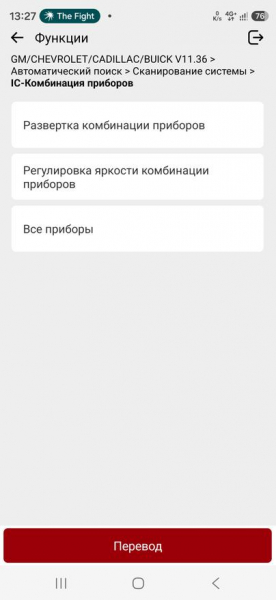

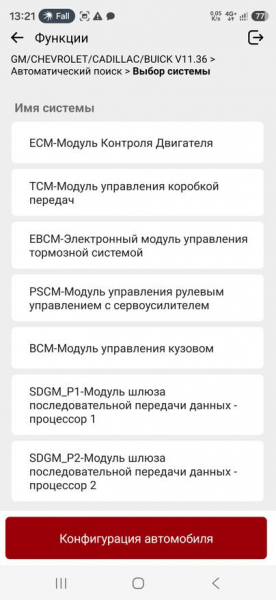

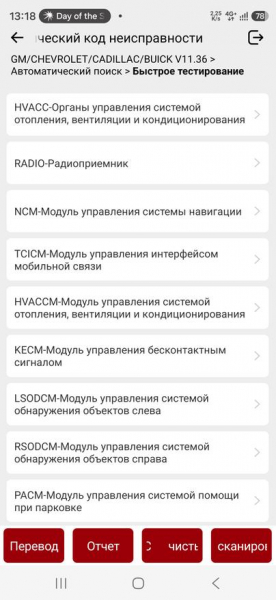

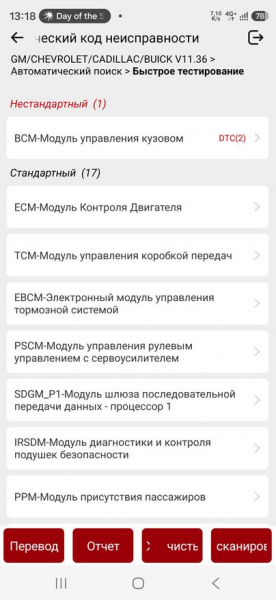

Далее перешел к основной функции Ediag Link, диагностике всех систем автомобиля. Для Chevrolet приложение использовало пакет GM/Chevrolet/Cadillac/Buick версии 11.36. Автоматическое сканирование обнаружило 18 электронных блоков: 17 стандартных и один дополнительный. Среди них оказались блоки управления двигателем и коробкой передач, ABS, электроусилителем руля, кузовной электроникой, подушками безопасности, климатической установкой, приборной панелью, мультимедийным оборудованием и парковочными системами.

Это уже совсем другой уровень диагностики по сравнению с обычным чтением ошибок двигателя. Например, неисправность парковочного радара или системы бесключевого доступа может вообще не приводить к появлению Check Engine. Чтобы найти причину, необходимо обращаться непосредственно к соответствующему электронному блоку.

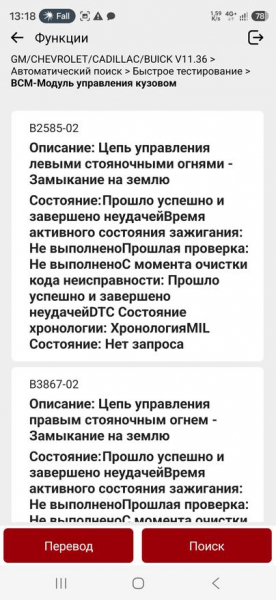

После сканирования программа вывела список систем и обнаруженные ошибки. В блоке BCM присутствовали коды B2585-02 и B3867-02, связанные с цепями управления левым и правым стояночными огнями. Приложение показало не только номера кодов, но и их описания и сведения о состоянии. Здесь обнаружился недостаток перевода: некоторые служебные поля и описания отображаются не вполне понятно. Поэтому при серьезной диагностике я бы рекомендовал дополнительно сверять расшифровки с технической документацией производителя автомобиля.

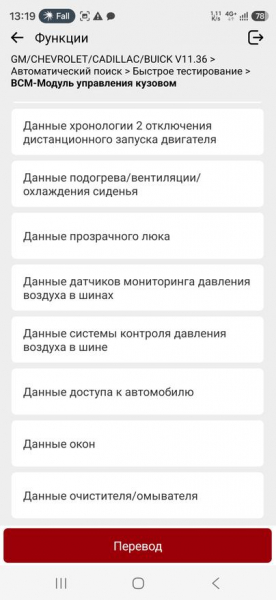

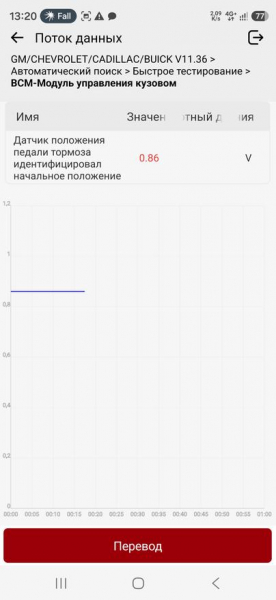

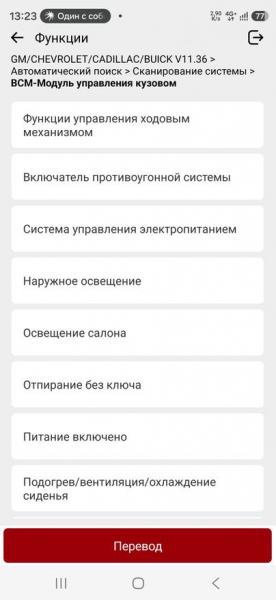

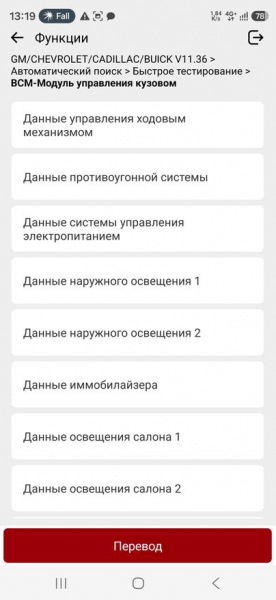

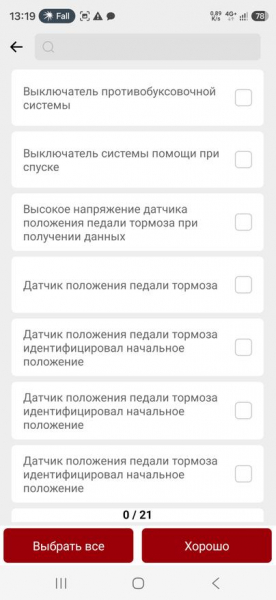

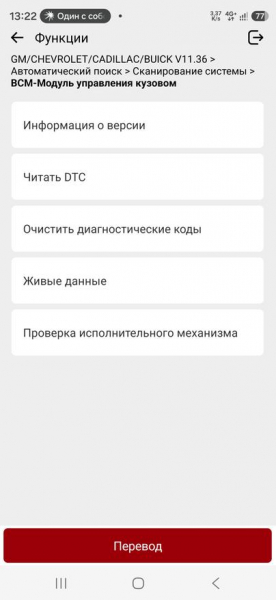

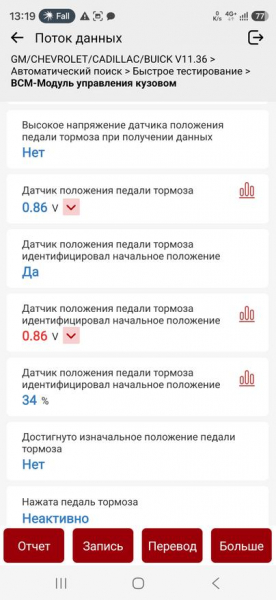

После сканирования открыл блок управления кузовной электроникой BCM. Здесь доступно множество отдельных групп параметров: наружное и внутреннее освещение, стеклоподъемники, стеклоочистители, центральный замок, противоугонная система, иммобилайзер, датчики положения педалей и другие компоненты. Для примера выбрал параметры датчика положения педали тормоза. Программа отображает напряжение датчика, его идентифицированное начальное положение и состояние связанных сигналов. Один из параметров показывал 0,86 В. Значения можно просматривать в реальном времени, записывать и выводить на график.

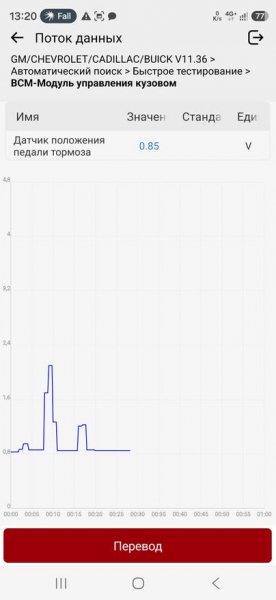

При работе с графиком я изменял положение педали и наблюдал изменение сигнала. Это позволяет увидеть, реагирует ли датчик на воздействие, нет ли провалов или неожиданных скачков показаний. Подобная проверка полезна при поиске периодических неисправностей, которые сложно обнаружить простым чтением ошибок.

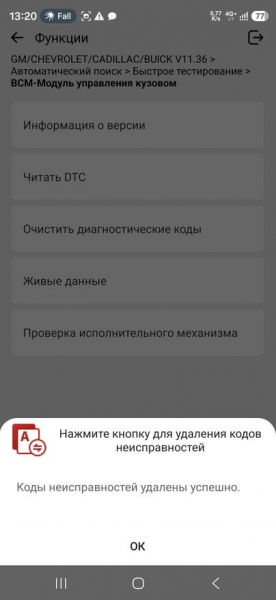

После этого проверил удаление диагностических кодов. Приложение выполнило команду и сообщило об успешном завершении операции. Однако удаление DTC не устраняет причину неисправности: если проблема сохраняется, блок управления зарегистрирует ошибку повторно.

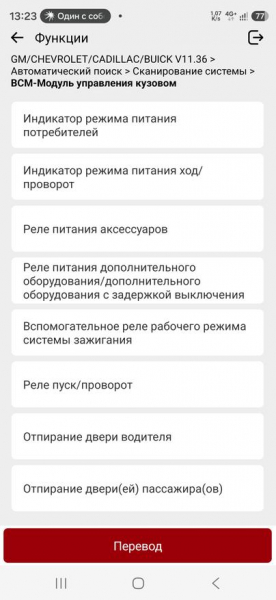

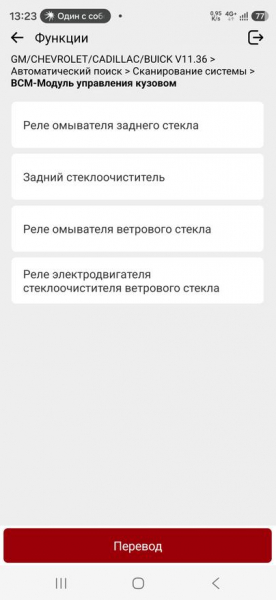

Отдельно интересовала функция проверки исполнительных механизмов. В блоке BCM приложение предлагает управление различными компонентами: наружным и внутренним освещением, реле питания, стеклоочистителями, противоугонной системой, замками дверей и другими устройствами.

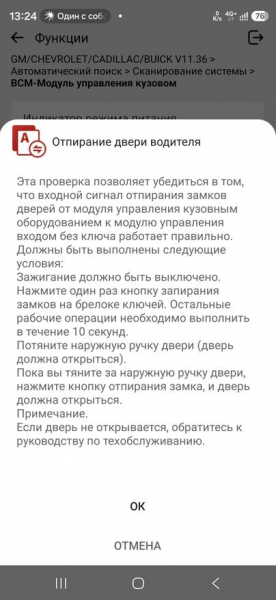

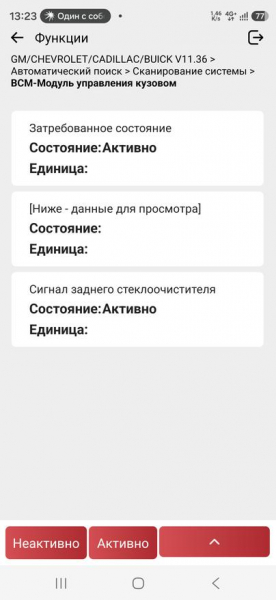

Я открыл управление задним стеклоочистителем. Программа позволяет выбирать активное и неактивное состояние соответствующего сигнала. Также изучил тест отпирания водительской двери. Перед выполнением такой операции приложение выводит условия проверки: зажигание должно быть выключено, а действия с ключом и дверью необходимо выполнять в указанной последовательности.

Ценность Active Test заключается в возможности проверить исполнительную цепь по команде диагностического прибора. Например, если стеклоочиститель не включается обычным переключателем, принудительная активация может помочь разделить неисправность управляющей части и исполнительного механизма. Но отсутствие реакции само по себе еще не доказывает поломку моторчика: нужно проверить питание, проводку, условия выполнения теста и состояние блока управления.

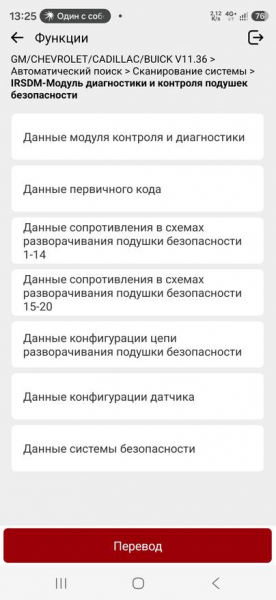

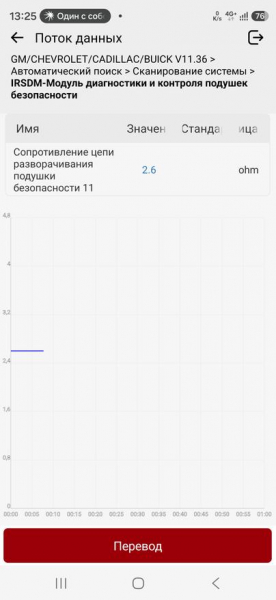

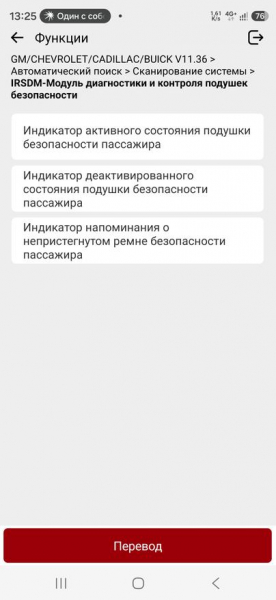

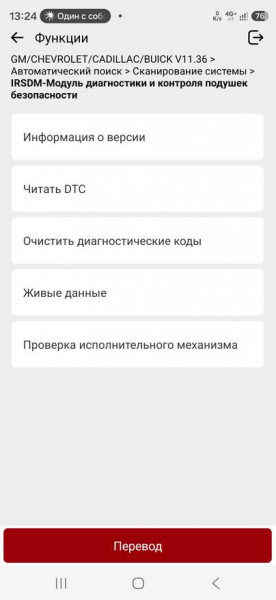

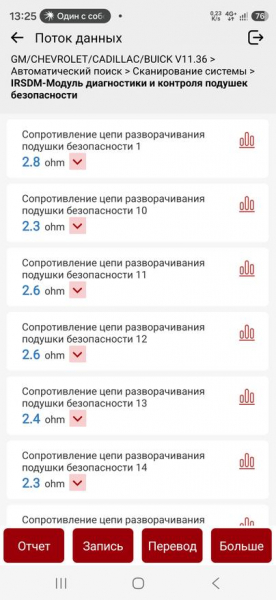

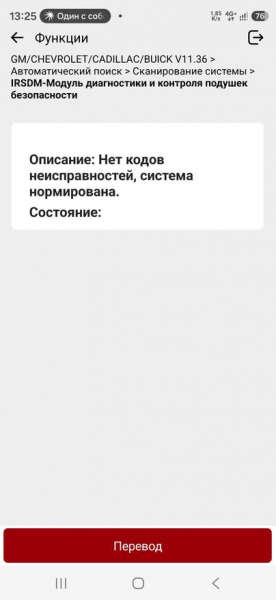

Следующим проверил блок SRS. Программа сообщила об отсутствии кодов неисправностей и нормальном состоянии системы. При этом доступ ограничивается не только чтением DTC: можно просматривать параметры модулей, состояние индикаторов и электрические характеристики контролируемых цепей. Например, Ediag отображал сопротивления отдельных цепей подушек безопасности. На экране были значения 2,3-2,8 Ом для нескольких каналов. Подобные данные помогают анализировать состояние системы в рамках предусмотренной производителем диагностики. При этом сами по себе цифры не подтверждают исправность всей системы безопасности, а проверять цепи пиропатронов обычным мультиметром невозможно. Также открыл блок комбинации приборов. Программа предоставляет информацию о программном обеспечении, конфигурации, идентификаторах модуля и различные проверки. Среди доступных процедур обнаружились тесты стрелочных указателей и регулировка яркости приборной панели. Это хорошо демонстрирует, насколько глубокой может быть диагностика отдельных систем автомобиля. Кроме привычных ошибок можно получить служебную информацию и проверить функции, которыми водитель обычно управляет через штатные органы управления.

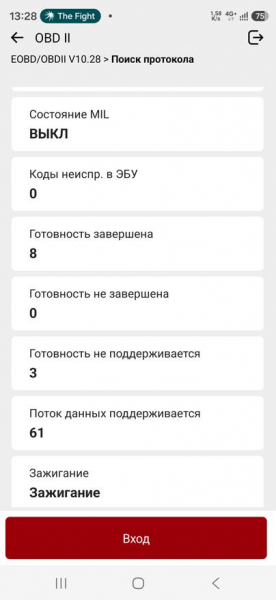

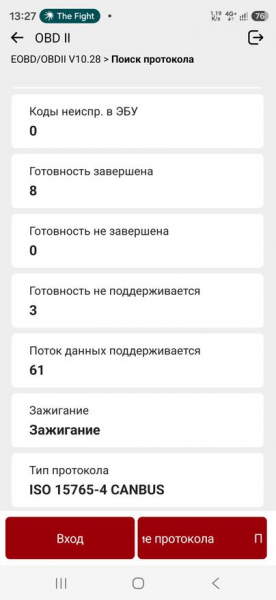

В завершение проверил отдельный раздел OBD-II. В отличие от мультимарочной диагностики электронных блоков, здесь используются стандартизированные диагностические режимы, которые поддерживаются совместимыми автомобилями. Ediag Link определил протокол ISO 15765-4 CAN. На главном экране отображались состояние индикатора MIL, количество ошибок, готовность диагностических мониторов и число поддерживаемых параметров.

В моем случае индикатор Check Engine был выключен, ошибок в стандартной системе OBD-II не обнаружено. Восемь мониторов завершили проверку, три обозначены как неподдерживаемые, незавершенных проверок не было. Программа также сообщила о поддержке 61 параметра текущих данных. Такие показатели полезны при проверке автомобиля после ремонта. Например, отсутствие ошибок еще не означает, что электронный блок завершил все внутренние проверки после их удаления или отключения аккумулятора. По статусу готовности можно понять, какие диагностические мониторы уже отработали.

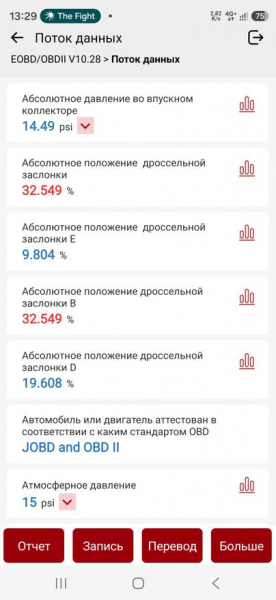

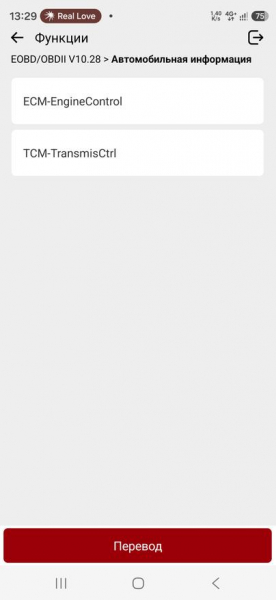

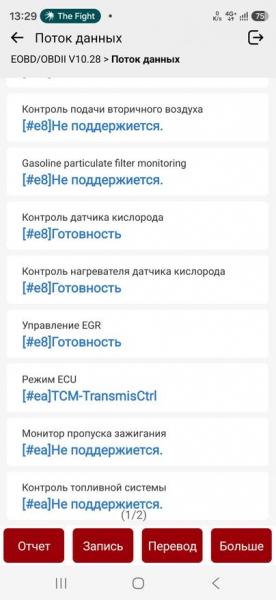

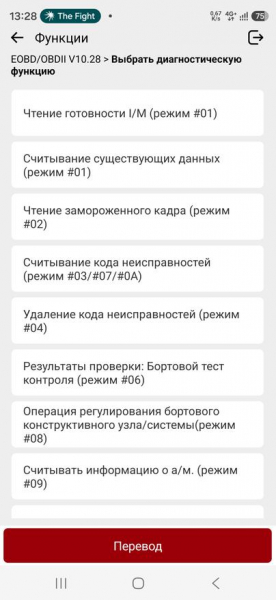

В меню OBD-II предусмотрены чтение текущих параметров, стоп-кадров, кодов неисправностей, результатов бортовых тестов и информации об автомобиле. Посмотрел поток данных. Среди доступных значений были абсолютное давление во впускном коллекторе, положение дроссельных заслонок, атмосферное давление, состояние систем контроля выбросов и другие параметры. Например, в момент проверки программа показывала давление во впускном коллекторе 14,49 psi и положение одной из дроссельных заслонок 32,549%.

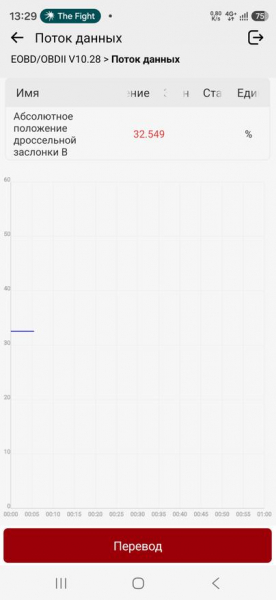

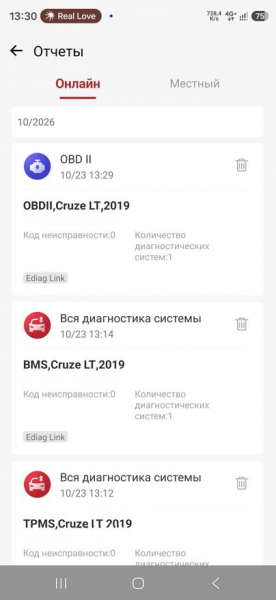

Параметры можно выводить на график, что удобно для наблюдения за их изменениями при работе двигателя. При поиске неисправностей системы питания или впуска полезнее анализировать взаимосвязь нескольких показателей, чем оценивать отдельное значение без учета режима работы двигателя. В приложении также доступно сохранение диагностических отчетов. В истории отображаются ранее выполненные проверки с указанием автомобиля, времени диагностики и количества обнаруженных неисправностей. Это позволяет вернуться к результатам и сравнить состояние автомобиля до и после ремонта.

Заключение

Kingbolen Ediag Link понравился прежде всего своими возможностями. В отличие от обычных дешевых ELM327, с ним можно проверить ошибки практически во всех доступных электронных блоках автомобиля, посмотреть работу датчиков, принудительно включить исполнительные механизмы и выполнить ряд сервисных процедур. Причем все это в одном приложении, без подбора отдельных программ.

На примере Chevrolet Cruze я смог проверить 18 электронных блоков, изучить их параметры и воспользоваться диагностическими функциями, которые обычно недоступны простым OBD-II адаптерам. Такой сканер может пригодиться при поиске неисправностей, проверке подержанного автомобиля перед покупкой и самостоятельном обслуживании. Например, можно выяснить причину неисправности ABS или кузовной электроники, проверить работу отдельных компонентов, а после ремонта сбросить ошибки и убедиться, что они не появились снова. Это позволяет избежать ненужной замены исправных деталей и в некоторых случаях сэкономить на посещении сервиса.

Конечно, Ediag Link не заменит профессиональное оборудование, а доступность функций зависит от автомобиля. Есть и недостаток в виде платной подписки после первого года. Но для владельца, который самостоятельно обслуживает машину и хочет понимать, что происходит с ее электроникой, это уже вполне серьезный диагностический инструмент.
